Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | USD 100-1100 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/c, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Zasilanie: | 24 VDC | Modelu: | Serie SE |
|---|---|---|---|
| Nazwa: | High Precision Slew Drive | Obudowa: | Odlew |
| Orzecznictwo: | ISO, CE | Moment wyjściowy: | 0,4 ~ 21 KNM |
| Zabezpiecz funkcję: | W załączeniu | Miejsce pochodzenia: | Changzhou, Chiny |
| High Light: | napęd obrotowy do systemu śledzenia słońca,napęd obrotowy do śledzenia słonecznego |
||

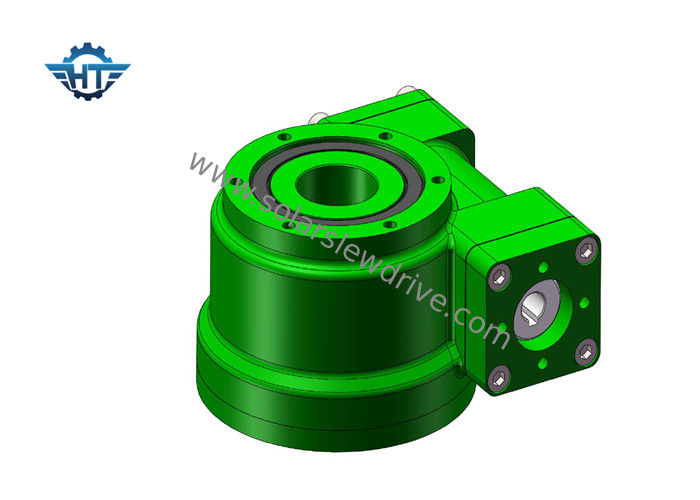

High Precision Worm Solar Small Slew Drive Wysoki moment obrotowy z hartowaną powierzchnią przekładni
Opis
Napęd obrotowy to przekładnia, która może bezpiecznie utrzymywać obciążenia promieniowe i osiowe, a także przekazywać moment obrotowy do obracania. Obrót może być w jednej osi lub w wielu osiach razem. Napędy obrotowe są wytwarzane przez wytwarzanie przekładni, łożysk, uszczelek, obudowy, silnika i innych komponentów pomocniczych oraz montowanie ich w gotowej skrzyni biegów.
1) Moment obrotowy pochylenia: Obciążenie jest mnożone przez odległość między położeniem obciążenia a środkiem wspornika obrotowego. Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy, napęd obrotowy zostanie odwrócony.
2) Obciążenie osiowe: równolegle do łożyska obrotowego
3) Obciążenie promieniowe: prostopadłe do łożyska obrotu
4) Samohamowność: tylko przy obciążeniu napęd obrotowy nie może obracać się w tył, tzw. Samohamowność.
5) Trzymaj moment obrotowy: Odwróć moment obrotowy. Gdy napęd jest obracany do tyłu, części nie są uszkodzone
6) Maksymalny osiągnięty moment obrotowy jest nazywany momentem trzymającym.
Parametry techniczne
Model | Znamionowy moment wyjściowy (Nm) | TiltingTorque (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Samoblokowanie | waga (kg) |
| 1 ” | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0,1 | 66 | tak | 6 |
| 3 ” | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0,1 | 66 | tak | 8 |
| 5 ” | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0,1 | 66 | tak | 12 |
| 7 ” | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0,1 | 66 | tak | 21 |
| 9 ” | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0,1 | 66 | tak | 49 |
| 12 ” | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0,1 | 66 | tak | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0,1 | 66 | tak | 63 |
| 17 ” | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0,1 | 66 | tak | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0,1 | 66 | tak | 149 |
| 25 ” | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0,1 | 66 | tak | 204 |
