Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15~30 dni |
| Możliwość Supply: | 12000 SZT/ROK |
| Rodzaj: | Obrotowy napęd | Materiał: | QT |
|---|---|---|---|
| Podanie: | System energii słonecznej | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| silnik: | 24V DC | Funkcja: | Długie życie |
| High Light: | Solar Tracker Slew Drive Pojedyncza oś,dopasowany do silnika mały napęd obrotu,mały napęd obrotu z przekładnią planetarną |
||

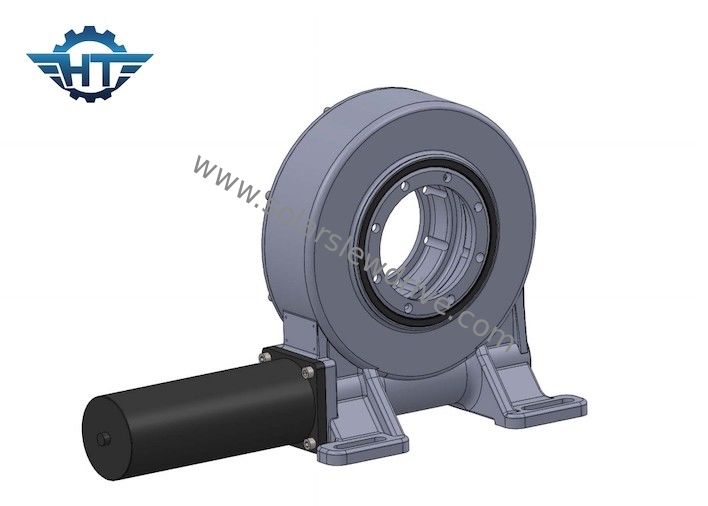

Mały silnik z napędem jednoosiowym VE5 dopasowany do przekładni planetarnej
Opis małego napędu obrotu
Przekładnia ślimakowa i napęd ślimakowy mają cechy samohamowania wstecznego, które może realizować samohamowanie wsteczne, to znaczy, że tylko przekładnia ślimakowa może być napędzana przez ślimak, ale ślimak nie może być napędzany przez przekładnię ślimakową.Gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami koła zębatego, mechanizm ma właściwości samoblokujące i może osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak może napędzać koło ślimakowe, ale ślimak nie może być napędzany przez ślimacznicę.Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.Ta cecha sprawia, że urządzenie z napędem obrotowym jest szeroko stosowane w podnoszeniu, pracach lotniczych i innych urządzeniach.Poprawiając zawartość technologiczną silnika głównego, znacznie poprawia również stabilność pracy i współczynnik bezpieczeństwa silnika głównego.Jest to ważny przykład bezpiecznego zastosowania konstrukcyjnego urządzeń mechanicznych.
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
Cechy
1. Obróć od 0~180°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar wypełniony przed fabryką
4. Prosta instalacja
5. Niskie koszty utrzymania
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
