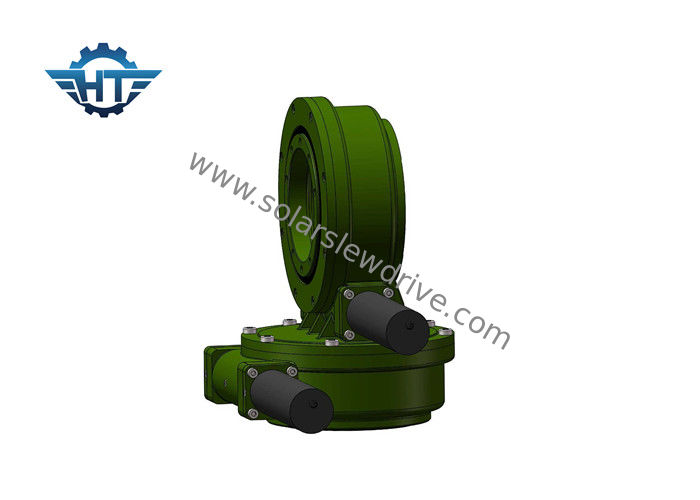

SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny

SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny

  • SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny
  • SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny
SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SDE
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 280~504 / pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L / C, T / T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Model: Napędy SDE Slew Orzecznictwo: ISO, CE
Ochraniać: W załączeniu Miejsce pochodzenia: Changzhou, Chiny
Materiał: 42CrMo lub 50Mn Gwarancja: 5 ~ 10 lat
Rozmiar: 3 cale do 25 cali Kolor: Wymagany klient
High Light:

25-calowy Solar Tracker Slew Drive

,

Satelita Tracking Slew Drive

,

50Mn Solar Tracker Slew Drive



SDE9 Solar Tracker Slew Drive z kontrolerem do precyzyjnego śledzenia anteny i satelity

Opis



Napędy obrotowe z enkoderami są stosowane w śledzeniu antenowym lub satelitarnym, które wymagają wysokiej precyzji i sprzężenia zwrotnego obrotu.Nurkowania obrotowe są z dokładnością śledzenia 0,05 ° i posiadają stopień ochrony IP66, który chroni dysk przed trudnymi warunkami zewnętrznymi, a także brudem, piaskiem, kurzem, a nawet wodą.Napęd został zaprojektowany w taki sposób, aby w kompaktowej formie można było przenosić duże ładunki, zapewniając jednocześnie precyzję prowadzenia.Koła zębate użyte w zespole mogą być w razie potrzeby utwardzone zgodnie z różnymi zastosowaniami klientów, dzięki czemu zapewniają maksymalną trwałość i dłuższą żywotność.



Parametry wydajności modelu SDE



Model Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Stosunek Efektywność Precyzja (stopień) IP Samoblokujący waga (kg)
3" 600 1500 5800 10 15 31:1 40% ≤0,10 66 tak 25kg
5" 800 6000 9200 16 27 37:1 40% ≤0,10 66 tak 34kg
7" 2000 7500 13200 34 58 57:1 40% ≤0,10 66 tak 56 kg
9" 4300 16000 27200 60 130 61:1 40% ≤0,10 66 tak 92kg
12" 5800 25000 40560 77 190 78:1 40% ≤0,10 66 tak 160 kg
14" 6750 48000 44200 110 230 85:1 40% ≤0,10 66 tak 224kg
17" 9460 67000 53040 142 390 102:1 40% ≤0,10 66 tak 320kg
21" 16000 89000 65000 337 640 125:1 40% ≤0,10 66 tak 492kg
25" 21450 112000 89000 476 950 150:1 40% ≤0,10 66 tak 705 kg



KODER



SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny 0

SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny 1



SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny 2



Kontroler



Parametr:

  • Dokładność śledzenia: < plus 0,1 stopnia (przy dobrej pogodzie)
  • Moc wejściowa: DC24V
  • Moc wyjściowa: DC24V/8A
  • Zdalne sterowanie: magistrala RS 485, moduł bezprzewodowy LoRa (opcja)
  • Stopień ochrony: IP65
  • Temperatura otoczenia: -25 ℃ do 50 ℃

SDE9 50Mn 25-calowy Solar Tracker Slew Drive do precyzyjnego śledzenia satelitarnego anteny 3



Konfiguracja i funkcje:

  • Skrzynka z odlewu aluminiowego 240×160×75
  • Sterowanie MCU, algorytm astronomiczny i czułość na światło
  • Silne wiatry, interfejs ochrony temperatury, zabezpieczenie przed zwarciem, zabezpieczenie nadprądowe
  • Reset nocny na wschód lub poziomo
  • Uruchom funkcję ręcznie
  • Funkcja powolnego startu PWM
