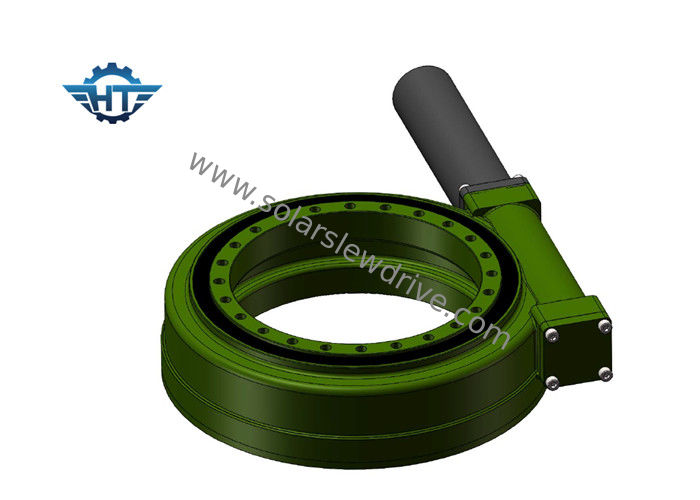

Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking

Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking

  • Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking
  • Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking
Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: SE1 ~ SE25
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: USD 280~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/c, T/T, Western Union
Możliwość Supply: 2000 sztuk na miesiąc
Kontakt
Szczegółowy opis produktu
Model: SE1 ~ SE25 Przełożenie: 31: 1 ~ 150: 1
Podanie: Solarne urządzenia śledzące Miejsce pochodzenia: CHANGZHOU, CHINY
Kierowca: Silnik z przekładnią 24VDC Certyfikat: ISO9001 / CE
Funkcja: Jedna oś Konserwacja: Wolny
kolor: Zgodnie z prośbą reakcja: 0,1 stopnia
High Light:

napęd obrotowy dla systemu śledzenia słonecznego

,

napęd śledzenia słonecznego

Single Axis SE1 - SE25 Solar Tracker Slew Drive z silnikiem zębatym 24VDC do systemu śledzenia słonecznego







Opis



Pierścień obrotowy, znany również jako łożyska obrotowe lub łożysko obrotnicy, jest dużym łożyskiem, które jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający.Jest to znane jako: „połączenia maszynowe”, podstawowe części przekładni maszynowej, między dwoma obiektami, które muszą być względnym ruchem obrotowym.Posiada wewnętrzny i zewnętrzny pierścień, wałek i inne elementy.



Jednoosiowy napęd obrotu SE12 z obudową o stopniu ochrony IP66 Do systemu śledzenia Solar Tracking 0



Napęd obrotowy można uznać za przekładnię, ponieważ głównymi elementami ruchu są łożysko obrotowe i wał ślimakowy.Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik.Jako źródło zasilania silnik obrotnicy jest zwykle motoreduktorem planetarnym DC lub motoreduktorem AC.Silnik hydrauliczny prądu przemiennego jest stosowany głównie w maszynach budowlanych jako układ napędowy.Ponieważ głównym elementem jest napęd wieńca obrotowego, przekładnia obrotowa może z łatwością wytrzymać siły osiowe i promieniowe.Zasada działania napędu obrotu: ślimak jest napędzany przez silnik, który wprawia w ruch zewnętrzny pierścień pierścienia obrotowego;Pierścień zewnętrzny przekazuje moment obrotowy przez kołnierz, a pierścień wewnętrzny wieńca obrotowego jest zamocowany w obudowie.



Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.Ta funkcja znacznie zwiększa stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu do tradycyjnych produktów obrotowych, przekładnia napędu obrotowego jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.



Zalety napędu obrotowego



1. Technologia ślimaka klepsydry zapewnia większy kontakt zębów, wyższy moment obrotowy
2. Zapewnij ekonomiczne i kompaktowe rozwiązanie o niskich kosztach utrzymania
3. Przekładnia obrotowa i technologia utwardzania bieżni zwiększają żywotność napędu obrotu;
4. Wszystkie elementy mechanizmu obrotu są rygorystycznie testowane i zapewniają dobrą jakość;
5. Dostępny jest niestandardowy projekt



Model Stosunek Znamionowy wyjściowy moment obrotowy Moment przechylania Moment trzymania Obciążenie osiowe Obciążenie promieniowe Efektywność Precyzja Samoblokujący Waga
Nm Nm Nm kN kN stopień tak kg
1" 31:1 400 1000 1800 22 12 40% ≤0,1 tak 6
3" 31:1 300 1500 7000 30 15 40% ≤0,1 tak 9
5" 37:1 637,5 6000 9200 68 27 40% ≤0,1 tak 14
7" 57:1 1750 10500 13200 132 58 40% ≤0,1 tak 23
9" 61:1 4300 49900 30800 340 130 40% ≤0,1 tak 44
12" 78:1 5600 54400 40560 480 190 40% ≤0,1 tak 51
14" 85:1 6750 135000 44200 680 230 40% ≤0,1 tak 62
17" 102:1 9460 203000 53040 980 390 40% ≤0,1 tak 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0,1 tak 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0,1 tak 182



Aplikacja napędu obrotowego



Napęd obrotowy to doskonały produkt do sterowania ruchem do zastosowań wymagających siły momentu obrotowego.



Slew Drive For Solar: jest przeznaczony do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.Napęd obrotowy Power Jack Motion do zastosowania w systemie śledzenia energii słonecznej obejmuje koncentrator słoneczny Solar Dish, CPV (skoncentrowana fotowoltaika), CSP (skoncentrowana energia słoneczna), solarne koryto paraboliczne, śledzenie PV


W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych
Napęd obrotowy do maszyn budowlanych Zastosowanie: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, żurawiu dokującym, chwytaku do drewna


Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota


W przypadku satelity: napęd obrotu może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
