Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE3 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100/ pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Przełożenie: | 31: 1 | Normalny moment wyjściowy: | 533 Nm |
---|---|---|---|
Miejsce pochodzenia: | CHANGZHOU, CHINY | Holding Torque: | 7000 Nm |
Moment obrotowy: | 744 Nm | Znamionowy moment wyjściowy: | 0,065 obr/min |
Stosowanie: | Solarne urządzenia śledzące | Funkcja ochrony: | IP66 |
High Light: | przemiennik do śledzenia słonecznego,napęd solarny |

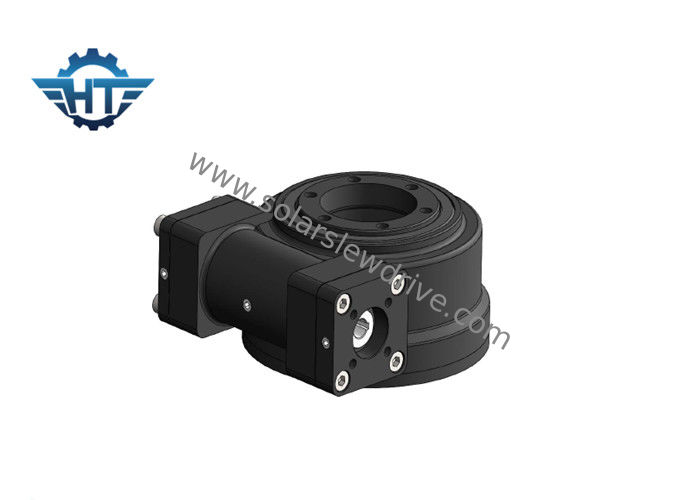

Zamknięty mały napęd SE3 o małej prędkości, jedna oś z przekładnią planetarną 24vdc, przystosowaną do systemu śledzenia słonecznego
Opis
Napęd obrotu SE3
Ze względu na ich wielorakie zastosowania, napędy obrotowe są dostępne w różnych rozmiarach modeli, zakresach wydajności i właściwościach montażowych.Napędy doskonale nadają się do zastosowań, które wymagają zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Mogą być również wykonane z podwójną osią obrotu (jednocześnie obracające się osie) lub z podwójnymi napędami na tej samej osi (dwa gwinty ślimakowe napędzające to samo koło koronowe w jednej osi).
Uwagi
1. Różne silniki (AC, DC i hydrauliczne) można zaprojektować zgodnie z wymaganiami klienta.
2. Wał naprzeciwko silnika może być łbem sześciokątnym lub nie.
Silnik prądu stałego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością. Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna. Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne na otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
Wymiary
Karta techniczna napędu obrotowego SE Serise
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Dokładność (°) | Samoblokujący | Waga (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
