Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE3 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 120~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
materiał: | 50Mn, 42CrMo | Modelu: | VE3 ” |
---|---|---|---|
Przełożenie: | 31: 1 | Wydajność: | 40% |
Kolor: | RAL 9006 lub zgodnie z życzeniem | aplikacji: | systemy śledzenia słońca |
Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silnik 24VDC |
Gwarancja: | 5 ~ 10 lat | Certyfikat: | ISO9001, CE |
Miejsce instalacji: | Otwarte pole, płaski dach | Funkcja: | Bezpieczna, szybka instalacja, długa żywotność |
High Light: | solar slew drive,slewing drive for solar tracking system |

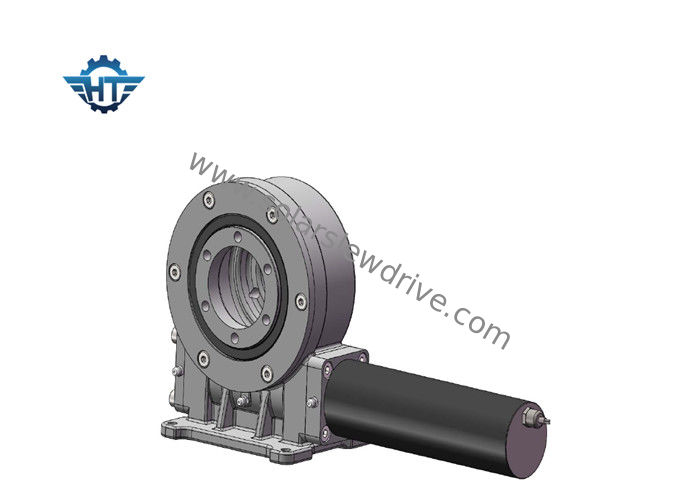

VE3 Reduktor jednoosiowego pierścienia zębatego luzu 0,1 stopnia z silnikiem elektrycznym do trackerów jednoosiowych
Napęd obrotowy jest nowym rodzajem produktu obrotowego, zwanym zwykle pierścieniem obrotowym, który zazwyczaj składa się z ślimaka, pierścienia obrotowego, obudowy, silnika i innych elementów. Ponieważ podstawowymi elementami są łożyska obrotowe, mogą one jednocześnie wytrzymywać siły osiowe, promieniowe i momenty wywracające. W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy oferuje łatwą instalację, łatwą konserwację i większy stopień przestrzeni montażowej.
Parametry wydajnościowe serii VE
Model | Stosunek | Znamionowy moment wyjściowy | Moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 |
Zalecany napęd obrotu
Napęd obrotowy w obudowie zamkniętej | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Precyzyjny napęd obrotowy obudowy | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Napęd obrotowy przekładni ślimakowej | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Dwuosiowe napędy obrotowe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Napęd obrotowy zamknięty w pionie | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Nasze Usługi
Istnieje ponad 10 różnych rozmiarów, zaczynając od rozmiaru 3 'do rozmiaru 25 ", wśród nich są 5", 7 ", 9" 12 ", 14", 17 ", 19" i 21 ". Oba są szeroko stosowane w systemach śledzenia słońca (PV, CPV, HCPV i heliostat) i zwykłych pojazdach, takich jak dźwigi ludzkie, dźwigi samochodowe, a także pojazdy modułowe.
