Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE8 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 200~380 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT/ROK |
| Zakres obrotu: | ±60° | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Wniosek: | Śledzenie powiązań | Gwarancja: | 10 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Pomarańczowy | Rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC/220VAC | Przekładnia ślimakowa: | Podwójna koperta |
| High Light: | napęd obrotu ogniwa słonecznego,przekładnia obrotu IP66 Solar,przekładnia obrotu 42CRMN |
||

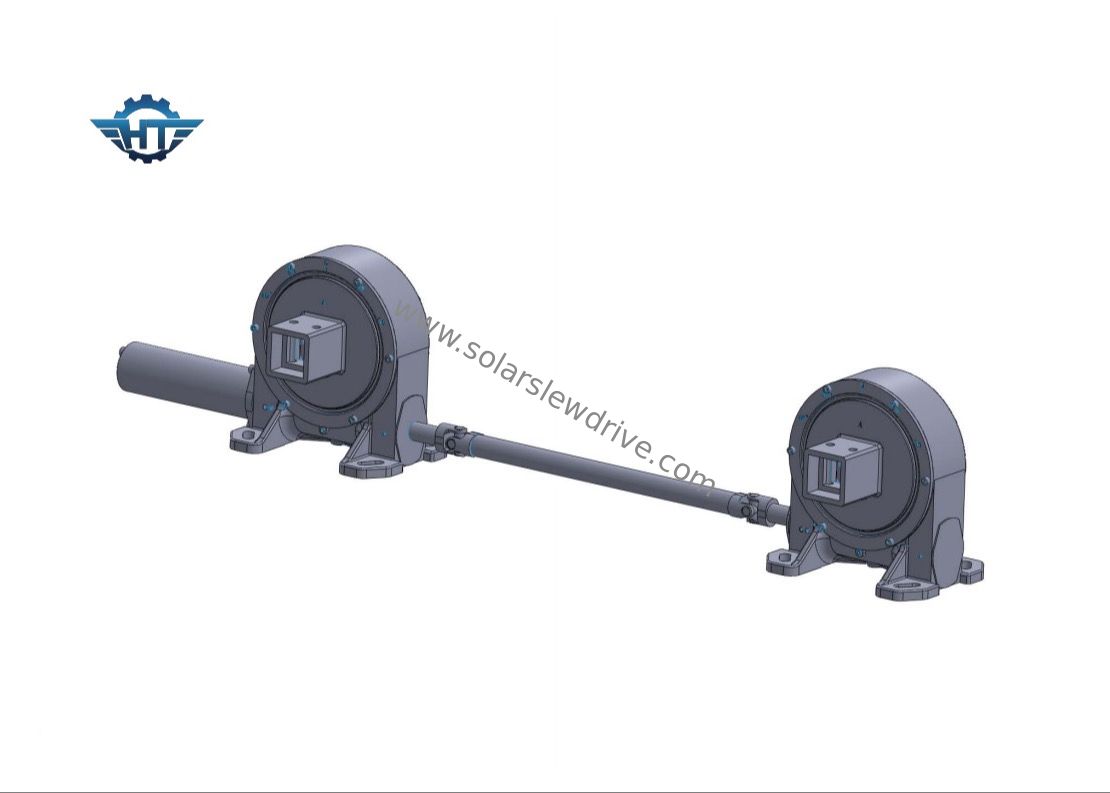

Napęd z przekładnią solarną IP66 z reduktorem skrzyni biegów 24vdc do powiązania systemu śledzenia słonecznego
Opis napędu z przekładnią solarną
Solar Slewing Drive ma wiele typów, takich jak typ zamknięty, otwarty typ obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy opiera się na podwójnej konstrukcji przekładni ślimakowej, która ma specjalnie zaprojektowany kontakt z wieloma zębami do jazdy z dużym obciążeniem.Ma silny moment obrotowy przechylania i statyczną funkcję samoblokowania.
Zasada działania przekładni planetarnej przekładni redukcyjnej sprawia, żenosić duże promieniowe obciążenied ze względu na proporcjonalny rozkład momentu obrotowego.Co więcej, nasze napędy obrotowe można podłączyć do różnych rodzajów silników, silnika hydraulicznego, silnika elektrycznego 24vdc/12vdc, serwomotoru, silnika krokowego i wmamy wszystkie serie zabiterozmiar skrzyni biegów spełnia różne wymagania klientów.
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Napęd obrotowy ma wiele typów, takich jak typ zamknięty, typ otwartej obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy opiera się na łożysku obrotowym z silnym momentem obrotowym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Cechy
1. Obróć ± 60 °, mocno zatrzymaj się w środku, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej, prawej strony lub pośrodku
3. Prześwit jest już ustawiony przez producenta przed fabryką, więc nie ma potrzeby dostosowywania go podczas instalacji
4. Smar został napełniony przed fabryką, wystarczy uzupełniać co 5 lat
4. Prosta instalacja i niska konserwacja
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, więc nie ma potrzeby stosowania dodatkowego hamulca;
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment obrotowy przechylania i moment podtrzymania w celu poprawy bezpieczeństwa w trudnych warunkach
