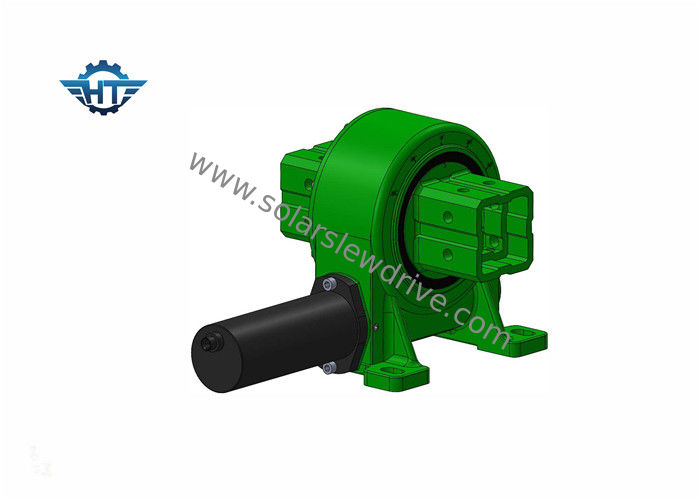

VE3 Solar Tracking Slewing Device 24VDC Silnik ognioodporny do otwartego pola

VE3 Solar Tracking Slewing Device 24VDC Silnik ognioodporny do otwartego pola

  • VE3 Solar Tracking Slewing Device 24VDC Silnik ognioodporny do otwartego pola
  • VE3 Solar Tracking Slewing Device 24VDC Silnik ognioodporny do otwartego pola
VE3 Solar Tracking Slewing Device 24VDC Silnik ognioodporny do otwartego pola
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE3"
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 120~504 / pc
Szczegóły pakowania: pudło ze sklejki
Czas dostawy: 15~45 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 2000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Materiał: 50Mn, 42CrMo Model: VE3"
Przełożenie: 31:1 Efektywność: 40%
Kolor: Zgodnie z prośbą Aplikacja napędu obrotowego: Śledzenie paneli słonecznych
Miejsce pochodzenia: Changzhou, Chiny Silnik obrotowy: Silnik 24VDC
Gwarancja: 5~10 lat Życie w terenie: 30 lat
Miejsce instalacji: Otwarte pole, płaski dach Funkcja: Bezpieczne
High Light:

Urządzenie obrotowe do śledzenia słońca VE3

,

urządzenie obrotowe do śledzenia słońca 42CrMo

,

urządzenie do obracania silnika 24VDC na energię słoneczną

Małe urządzenie obrotowe VE3 z pojedynczą osią do jednoosiowego systemu śledzenia energii słonecznej



Napęd obrotowy to nowy rodzaj produktu przekładniowego, który może obracać ciężki ładunek z bardzo małą prędkością.Zwykle składa się ze ślimaka, przekładni, obudowy, silnika i innych elementów.Ponieważ głównymi komponentami są ślimak i przekładnia klepsydrowa, mogą one jednocześnie wytrzymywać siły osiowe, siły promieniowe i momenty wywracające.W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy charakteryzuje się łatwą instalacją, łatwą konserwacją i większą przestrzenią montażową.



Parametry wydajności serii VE



Model Stosunek Znamionowy wyjściowy moment obrotowy Moment przechylania Obciążenie osiowe Obciążenie promieniowe Moment trzymania Efektywność Precyzja Samoblokujący Waga
Nm Nm kN kN Nm stopień tak kg
3" 31:1 300 1500 3,6 15 7000 40% ≤0,1 tak 13
5" 37:1 637,5 5000 16 27 9200 40% ≤0,1 tak 18
7" 57:1 1750 7000 34 58 13200 40% ≤0,1 tak 28
8" 51:1 2250 11200 50 80 20400 40% ≤0,1 tak 35
9" 61:1 4300 16000 60 130 27200 40% ≤0,1 tak 51
12" 78:1 5600 25000 77 190 40560 40% ≤0,1 tak 61
14" 85:1 6750 48000 110 230 44200 40% ≤0,1 tak 78
17" 102:1 9460 67000 142 390 53040 40% ≤0,1 tak 105
21" 125:1 16000 89000 337 640 65000 40% ≤0,1 tak 185
25" 150:1 21450 112000 476 950 89000 40% ≤0,1 tak 244



Zalecany napęd obrotowy



Zamknięty napęd obrotowy obudowy SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Precyzyjnie zamknięty napęd obrotowy obudowy ZE3 ZE5 ZE7 ZE9
Napęd obrotowy przekładni ślimakowej WE1 WE3 WE5 WE7 WE9
Dwuosiowe napędy obrotowe SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Pionowo zamknięty napęd obrotowy VE3 VE5 VE6 VE7 VE9 VE12



Silnik prądu stałego



1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.

2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.

3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.

4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.

5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne w otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
