| Nazwa marki: | HANGTUO |
| Numer modelu: | VE5 |
| MOQ: | 1 szt. |
| Cena: | 145~226 USD/PC |
| Czas dostawy: | 15~30 dni |
- Nie.Płytka biegów samoblokująca robak z napędem przewodowym

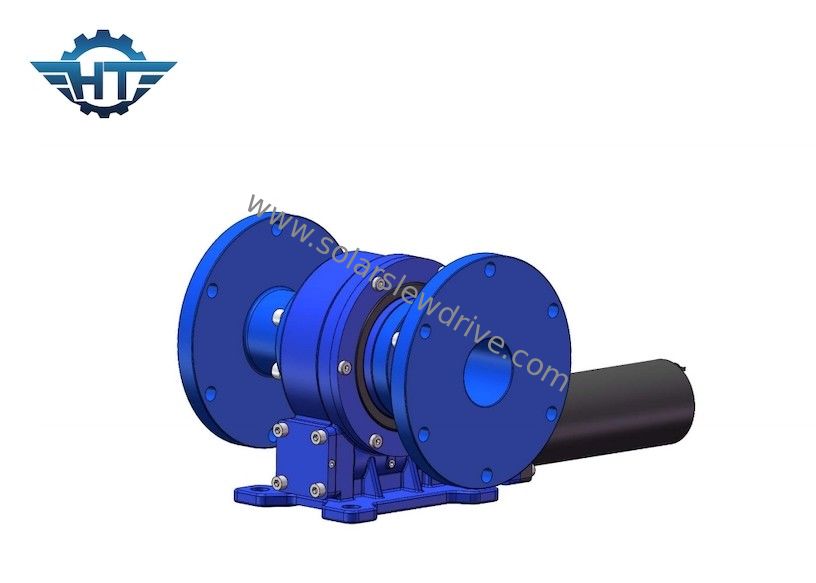

Samozamykający się napęd worm slewOpis
Zamknięty, samozablokowany napęd jest kompaktową, zintegrowaną jednostką redukcyjną specjalnie zaprojektowaną do sterowania ruchem rotacyjnym w systemach śledzenia słonecznego.o pojemności nieprzekraczającej 10 W, oraz solidną, zamkniętą obudowę z możliwością zintegrowania silnika napędowego w celu utworzenia niezawodnej jednostki przesyłowej.
W przeciwieństwie do tradycyjnych reduktorów biegów, wbudowane łożyska obracające mogą jednocześnie wytrzymać siły osiowe, siły promieniowe i chwile nachylenia.Umożliwia to kompaktowej jednostce zastąpienie złożonych systemów, które w przeciwnym razie wymagałyby wielu niezależnych łożysk i elementów przekładniW trakcie pracy robak napędza zespół obrotowy, umożliwiając płynne, kontrolowane i precyzyjne obrócenie.który uniemożliwia obrót mocy wstecz bez konieczności całkowitego korzystania z hamulca silnikowego.
Napęd ten, zaprojektowany do jednoosiowych i dwuosiowych systemów śledzenia energii słonecznej, zapewnia, że panele fotowoltaiczne utrzymują zamierzoną pozycję, nawet gdy są narażone na działanie wiatru, grawitacjilub obciążeń dynamicznych, przy jednoczesnym umożliwieniu ciągłego dostosowywania na podstawie zmieniających się warunków promieniowania słonecznegoJego uszczelniająca konstrukcja chroni elementy wewnętrzne przed pyłem, wilgocią i surowymi środowiskami zewnętrznymi, wydłużając tym samym żywotność i minimalizując wymagania konserwacyjne.
Dostępna w rozmiarach od 3 do 25 cali, ta seria produktów nadaje się do projektów fotowoltaicznych mieszkalnych, komercyjnych, rolniczych i użytkowych.W zależności od specyficznych wymogów kontroli śledzenia, jednostka może być skonfigurowana z różnymi opcjami napędu, w tym silnikami hydraulicznymi, silnikami krokówkowymi, serwomotorami lub standardowymi silnikami elektrycznymi.Ta bardzo wszechstronna platforma napędowa jest również szeroko stosowana w wyposażeniu morskim, maszyny budowlane, maszyny przemysłu lekkiego, sprzęt metalurgiczny, urządzenia medyczne i inne sektory przemysłu.
Parametry wydajności napędu pionowego
| Model | Wskaźnik | Narysowany moment wyjściowy | Przykładowy moment nachylania | Obciążenie osiowe | Obciążenie promieniowe | Moment utrzymania | Efektywność | Dokładność | Samoblokowanie | Waga |
| N.m | N.m | kN | kN | N.m | stopień | - Tak, proszę. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Tak, proszę. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Tak, proszę. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Tak, proszę. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Tak, proszę. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Tak, proszę. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Tak, proszę. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Tak, proszę. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Tak, proszę. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Tak, proszę. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Tak, proszę. | 244 kg |
Kluczowe cechy
Wyjście samozablokowane dla bezpieczeństwa eksploatacji
Wyposażony w samoblokujący się mechanizm przekładni roboczej, urządzenie skutecznie zapobiega odwróceniu się obciążenia od skrzynki biegów, co zapewnia stabilność pozycyjną podczas awarii zasilania,awaryjne wyłączenia, lub silnych wiatrów, zmniejszając zależność od zewnętrznych układów hamulcowych.
Wysoki moment nachylenia i nośność
Zintegrowane łożysko obracające może jednocześnie wytrzymać siły osiowe, siły promieniowe i chwile nachylenia.długotrwałe systemy śledzenia energii fotowoltaicznej (PV), oraz instalacje podlegające nierównomiernemu lub wahającemu się obciążeniu wiatrem.
Dokładne ustawienie pozycji słonecznej
Z dokładnością pozycjonowania ≤ 0,1° napęd zapewnia spójny i powtarzalny ruch śledzenia.zwiększając w ten sposób ogólną niezawodność systemu śledzenia.
Zintegrowany, kompaktowy projekt
Łożisko obrotowe i skrzynia biegów są połączone w jedną kompaktową jednostkę.Zmniejszenie liczby komponentów ułatwia proces montażu i oszczędza cenne miejsce w strukturze systemu śledzenia.
Kompatybilność z różnymi typami silników
Strona wejściowa jest kompatybilna z silnikami hydraulicznymi, silnikami krokowymi, serwomotorami lub standardowymi silnikami elektrycznymi.Ta elastyczność umożliwia wykorzystanie jednej platformy napędowej do obsługi różnych systemów sterowania i konfiguracji projektów.
Całkowicie zamknięta konstrukcja o niskim zapotrzebowaniu na konserwację
Zapewnienie, że płyn smarowy pozostaje w środku, jest możliwe dzięki uszczelnionej obudowie, która posiada trwałą, odporną na działanie pogody powłokę, znormalizowaną zgodnie z normą RAL 9006.z innymi kolorami RAL dostępnymi na żądanie.
Szeroki zakres specyfikacji
Dostępne w rozmiarach od 3 do 25 cali, serię obsługuje szerokie spektrum momentów obrotowych, obciążeń i wymagań montażowych.Jednostki te nadają się do wszystkiego, od małych rozproszonych systemów śledzenia energii słonecznej po duże projekty fotowoltaiczne..
Dlaczego wybrać ten samoblokujący się napęd obrotowy?
Zapewnia stabilną wydajność utrzymania pod wiatrem i obciążeniami odwrotnymi
Łączy w sobie zdolności dźwigni ośniowej, promieniowej i momentu nachylenia
Odpowiednie do długotrwałego użytku na zewnątrz
Oferuje precyzyjne pozycjonowanie z wysoką powtarzalnością
Kompatybilne z szerokim zakresem silników
Dostępny standardowo z wykończeniem RAL 9006; dostępne są również kolory na zamówienie
Dostępne w różnych specyfikacjach dla różnych klas systemów śledzenia
Łatwe w instalacji i konserwacji
Przewodnik do wyboru
Przy wyborze modelu należy wziąć pod uwagę następujące czynniki:
Wymagany moment wyjściowy i moment utrzymania
Maksymalne obciążenia osiowe i promieniowe
Maksymalny moment nachylenia wynikający z obciążeń wiatrowych i geometrii paneli fotowoltaicznych
Wymagana prędkość śledzenia i dokładność pozycjonowania
Rodzaj silnika, napięcie i metoda sterowania
Temperatura pracy i warunki narażenia na działanie środowiska
Orientacja montażu i cykl pracy (cykl obciążenia)
Oczekiwana żywotność i odstępy utrzymania
Zalecamy podanie rzeczywistego spektrum obciążenia i śledzenie warunków pracy, aby optymalny model mógł zostać określony na podstawie konkretnych wymagań.
Częste pytania
Co to jest samoblokujący się napęd obrotowy?
Samoblokujący się napęd obrotowy jest obrotową jednostką redukcyjną, która wykorzystuje mechanizm obrotowy.Jest powszechnie stosowany w zastosowaniach, w których obciążenie musi pozostać w określonej pozycji po zaprzestaniu pracy silnika.
Czy ten napęd jest odpowiedni do systemów śledzenia słonecznego?
Jest bardzo odpowiedni zarówno do jednoosobowych, jak i dwuosobowych systemów śledzenia słonecznego, ponieważ integruje funkcje rotacji, wsparcia obciążenia i utrzymania pozycji w jednej, kompaktowej jednostce.
Czy można stosować różne rodzaje silników?
W zależności od systemu sterowania i wymogów instalacji napęd może być połączony z silnikami hydraulicznymi, silnikami stopniowymi, silnikami serwo lub standardowymi silnikami elektrycznymi.
Co to jest moment nachylenia?
Moment nachylenia odnosi się do obciążenia przewracania, na które może wytrzymać napęd obrotowy.wymiary paneli fotowoltaicznychDługość ramion i położenie środka ciężkości.
Czy kolor obudowy można dostosować?
Tak. Standardowym kolorem jest RAL 9006; dla konkretnych projektów dostępne są również inne standardowce RAL.
Jak wybrać odpowiedni model?
Wybór powinien opierać się na momentu obrotowym wyjściowym, momentu obrotowym, obciążeniach ośnych i promieniowych, momencie nachylenia, prędkości obrotowej, cyklu pracy oraz warunkach środowiskowych.Przed sfinalizowaniem modelu należy dokładnie ocenić dane dotyczące zastosowania.
Skontaktuj się z nami.
Proszę podać wymiary swojego słonecznego namierzacza, obciążenia operacyjne, prędkość namierzania i wymagania silnika.Nasz zespół inżynierów pomoże Ci w wyborze lub dostosowaniu samoblokujący się napęd obrotowy worm gear do Twojego projektu.
