| Nazwa marki: | HangTuo |
| Numer modelu: | VE10 |
| MOQ: | 1 sztuka |
| Price: | USD 280~504 / pc |
| Czas dostawy: | 15 ~ 45 dni |
| Warunki płatności: | Akredytywa, T/T, Western Union |

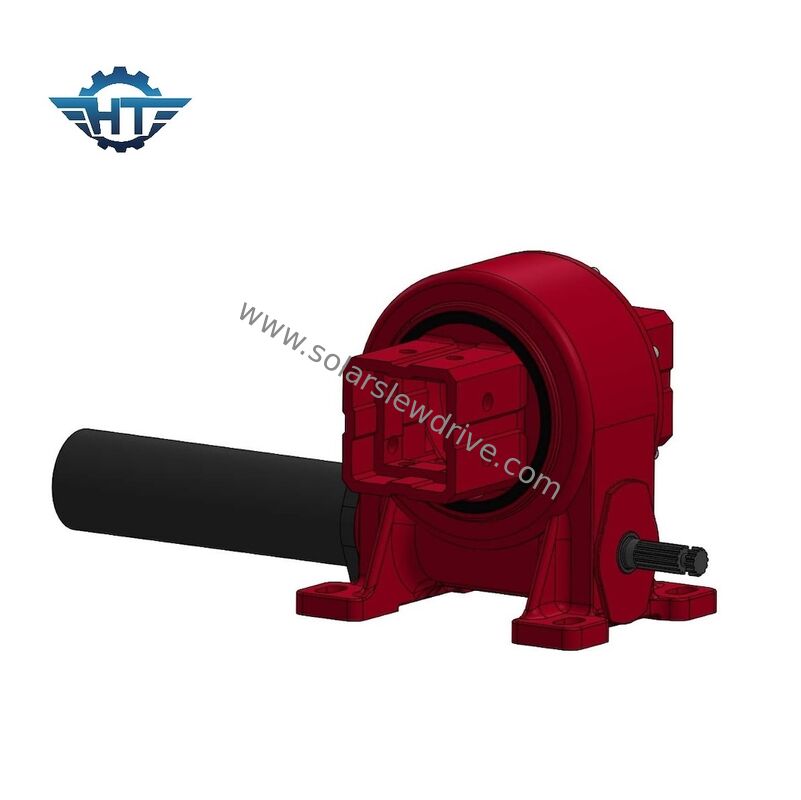

IP66 Szybko napędzana skrzynia biegów dla układów śledzących słoneczne o jednej osi
Opis produktu
Zestaw biegów HANGTUO VE serii ciężkoobciążonych jest zaprojektowany specjalnie dla jednoosiowych systemów śledzenia słonecznego w instalacjach fotowoltaicznych.Wyposażony w ochronę środowiska IP66 i samoblokowy sprzęt wormowy, ten zamknięty napęd obrotowy zapewnia niezawodną, precyzyjną pozycjonowanie wydajności przez cały 25+ lat żywotności nowoczesnych projektów słonecznych.
Kluczowe cechy
Obudowa o klasyfikacji IP66: Kompletna ochrona przed prądem i silnymi strumieniami wodnymi dla pracy w każdą pogodę
Samozamykający się projekt: eliminuje wymagania dotyczące hamowania zewnętrznego; utrzymuje pozycję podczas awarii zasilania
Wysoka precyzja pozycjonowania: dokładność ≤ 0,1° dla optymalnego wychwytywania energii słonecznej
Zintegrowane twarde przystanki: obrót ± 60° z ograniczeniami mechanicznymi dla zabezpieczenia przed awariami oprogramowania
Wykrycie przyrządu: Kalibrowane fabrycznie do natychmiastowej instalacji bez regulacji pola
Elastyczne zamontowanie silnikaOpcje łączenia silnika z lewej lub prawej strony
Bezproblemowa eksploatacja: Łatwe uruchamianie i zatrzymanie zmniejsza obciążenia mechaniczne
Specyfikacje techniczne
Model VE10
|
Parametry |
Specyfikacja |
|---|---|
|
Wskaźnik przekładni |
100:1 |
|
Narysowany moment wyjściowy |
16,000 N·m |
|
Moment nachylenia moment obrotowy |
12 kN·m |
|
Moment utrzymania |
70 kN·m |
|
Statyczne obciążenie osiowe |
110 kN |
|
Statyczne obciążenie promieniowe |
220 kN |
|
Dynamiczne obciążenie osiowe |
54 kN |
|
Dynamiczne obciążenie promieniowe |
110 kN |
|
Efektywność |
40% |
|
Dokładność |
≤ 0,15° |
|
Samozablokowanie |
- Tak, proszę. |
Inne modele serii VE
|
Model |
Wskaźnik |
Moment wyjściowy |
Przykładowy moment nachylania |
Obciążenie osiowe |
Obciążenie promieniowe |
Moment utrzymania |
Waga |
|---|---|---|---|---|---|---|---|
|
3 cm |
31:1 |
300 N·m |
1,500 N·m |
30,6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 N.m. |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
Budowa i materiały
Obudowa: Żelazo odlewane o wysokiej wytrzymałości z powłoką odporną na korozję
Zęby: precyzyjnie obrobione ze stali stopowej 42CrMo
Źródło: Źródło: Źródło:
Uszczelnienie: uszczelnienia wieloustrojowe o klasyfikacji IP66 dla pełnej ochrony środowiska
Smarowanie: fabrycznie wypełnione wysokiej wydajności tłuszczem syntetycznym
Wnioski
Jednoosiowe systemy śledzenia energii słonecznej
Instalacje fotowoltaiczne na skalę użytkową
Projekty komercyjne i przemysłowe w zakresie energii słonecznej
Płyty słoneczne do śledzenia w rolnictwie
Instalacje w odległych i trudnych środowiskach
Zalety instalacji
Gotowe do montażu: wstępnie zmontowane i wstępnie skalibrowane w fabryce
Nie ma potrzeby dostosowywania: dopuszczalność do narzędzi połowowych ustawiona przed wysyłką
Wszechstronne zamontowanie: Kompatybilne z głównymi konstrukcjami ramy śledzącej
Uproszczone okablowanie: elastyczne ustawienie silnika dla optymalnego układu przewodu kablowego
Niezawodność i utrzymanie
Napędy z serii VE są zaprojektowane do minimalnej konserwacji w ciągu całego okresu eksploatacji:
Konstrukcja zamknięta: ochrona IP66 zapobiega wprowadzaniu zanieczyszczeń
Samozablokowanie: nie wymaga konserwacji hamulca
Materiały trwałe: składniki stalowe o wytrzymałości
Długa żywotność: przeznaczona do instalacji słonecznych na okres 25+ lat
Wsparcie techniczne
Nasz zespół inżynierów aplikacji zapewnia kompleksowe wsparcie techniczne, w tym obliczenia obciążenia, pomoc w wyborze modelu,i indywidualne zalecenia dla konkretnych wymagań projektu śledzenia słonecznego.
Skontaktuj się z nami, aby uzyskać ceny, specyfikacje techniczne i zalecenia dotyczące poszczególnych projektów.
