Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HANGTUO |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE5 |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | 145~226 USD/PC |
Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
Czas dostawy: | 15 ~ 30 DNI |
Możliwość Supply: | 12000 SZT/ROK |
Rodzaj: | Obrotowy napęd | Materiał: | 42CrMn lub 50Mn |
---|---|---|---|
Podanie: | Lokalizator słoneczny | Gwarancja: | 10 lat |
Kolor: | Wymagany klient | Rozmiar: | 3 cale - 25 cali |
Silnik: | 24V | Życie w terenie: | 30 lat |
High Light: | 25-calowy mały napęd obrotu,dostosowany napęd obrotu VE5,dostosowany napęd obrotu Solar Tracker |

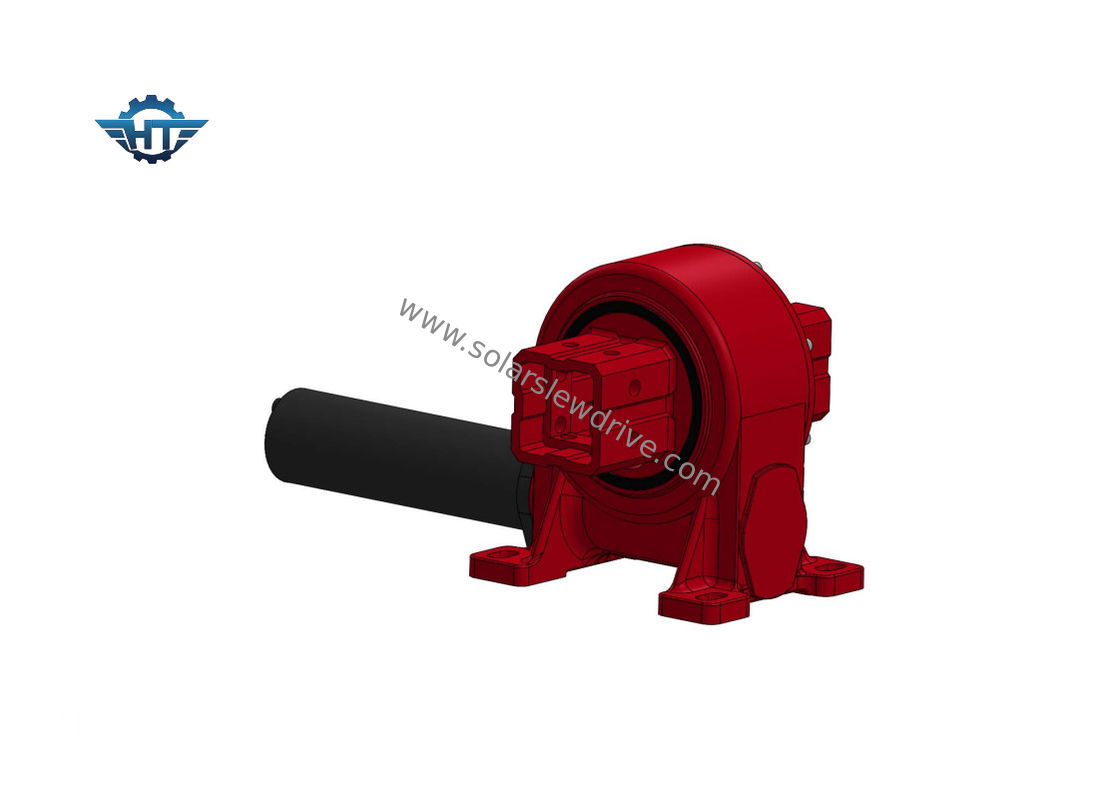

Przekładnia ślimakowa dVE5 Standardowe rozmiary Slew Drive do systemu śledzenia słonecznego
Napęd solarnyDenapis
Solarny napęd obrotowy jest zwykle używany w systemie śledzenia słonecznego fotowoltaiki.Może być również stosowany w CSP, takich jak Fresnel, wieża solarna/heliostat.
Skoncentrowana elektrownia słoneczna Fresnela, zasada działania jest podobna do wytwarzania energii fototermicznej typu korytowego, z wyjątkiem tego, że zamiast lustra zastosowano kondensator struktury Fresnela.To sprawia, że jest stosunkowo tania, ale sprawność jest odpowiednio zmniejszona, ponieważ taki system ma tylko kilka krotności koncentracji, jakość podgrzanej pary wodnej nie jest wysoka, przez co roczna sprawność wytwarzania energii całego systemu może osiągnąć tylko około 10%;ale ze względu na prostą konstrukcję układu i bezpośrednie wykorzystanie nośnika ciepła do wytwarzania pary, koszty jego budowy i utrzymania są również stosunkowo niskie.
Cechy
1. Obróć o 360°
2. Podłącz silnik po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja
5. Samoblokujący
6. Łatwa i płynna metoda uruchamiania i zatrzymywania
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
8. Niskie koszty utrzymania
Wykres wydajności napędu solarnego serii VE
Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 kg |
