Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9 |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 200~380 USD/PC |
| Szczegóły pakowania: | PUDŁO ZE SKLEJKI |
| Czas dostawy: | 15 ~ 30 DNI |
| Możliwość Supply: | 12000 SZT/ROK |
| Zakres obrotu: | ±60°/360° | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Podanie: | System energii słonecznej | Gwarancja: | 10 lat |
| Kolor: | Wymagany klient | Rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC/220VAC | Funkcja: | Długie życie |
| High Light: | Przekładnia ślimakowa CSP,przekładnia ślimakowa 50Mn,przekładnia ślimakowa CSP Double Enveloping |
||

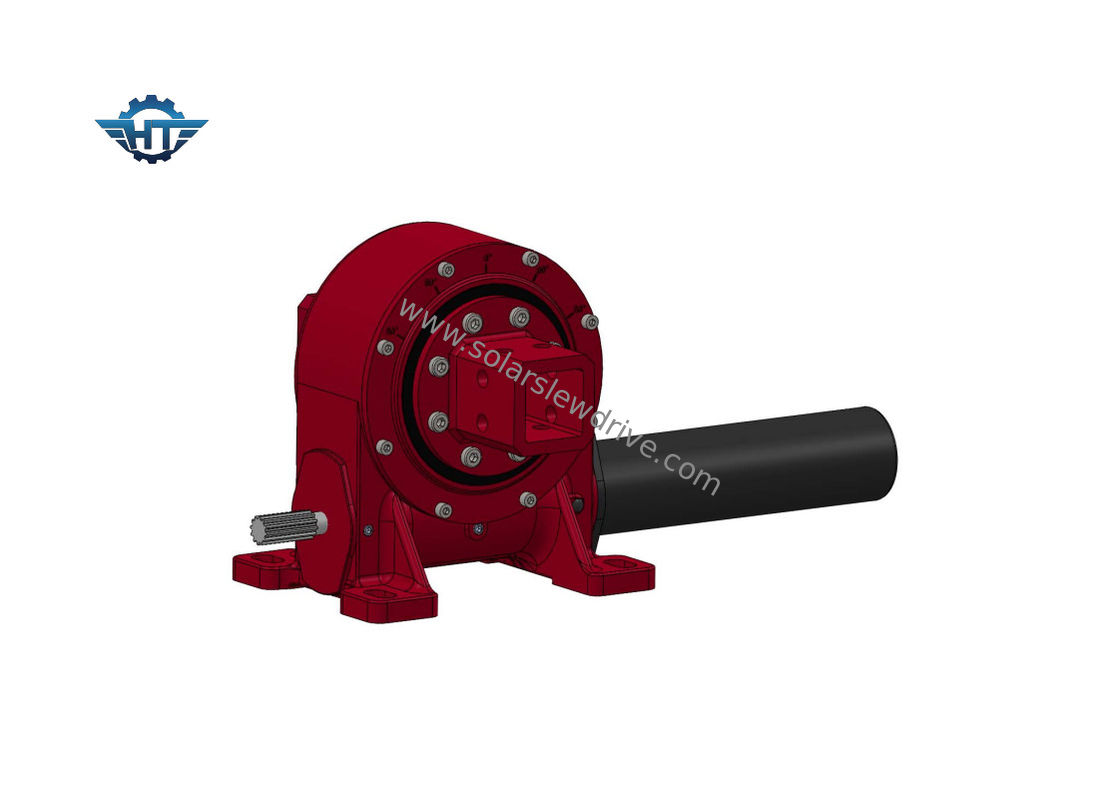

Podwójny napęd ślimakowy z przekładnią ślimakową z motoreduktorem do systemu śledzenia paneli słonecznych
Opis napędu obrotu przekładni ślimakowej
Pionowa przekładnia ślimakowa z podwójną kopertąnapęd obrotowy z przekładnią planetarnąaplikacje głównie do systemu śledzenia paneli słonecznych, zwłaszcza w poziomym jednoosiowym systemie śledzenia słońca.Jest również szeroko stosowany w CSP, takich jak fresnel, wieża cieplna, paraboliczna itp.
Poziomy podwójny napęd ślimakowy z przekładnią ślimakową, podobnie jak jego nazwa, jest instalowany poziomo, jest stosowany głównie w dźwigu wciągarki, obrotowydźwig pokładowy, konstrukcja wciągarki dźwigowej, napęd wahadłowy koparki.Naszunikalny napęd obrotowy z małym luzem może być również stosowany w polach o wysokiej precyzji, takich jak antena, satelita, stół obrotowy, naczynia ......
Zasada działania przekładni planetarnej przekładni redukcyjnej nadaje się na energię słoneczną;tracker przenosi duże obciążenie promieniowe ze względu na proporcjonalny rozkład momentu obrotowego.Co więcej, nasze napędy obrotowe mają konfiguracje silników hydraulicznych.Wmamy wszystkie serie zabite rozmiar skrzyni biegów spełnia różne wymagania klientów.
Cechy
1. Obróć ± 60 °, mocno zatrzymaj się w środku, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej, prawej strony lub pośrodku
3. Prześwit jest już ustawiony przez producenta przed fabryką, więc nie ma potrzeby dostosowywania go podczas instalacji
4. Smar został napełniony przed fabryką, wystarczy uzupełniać co 5 lat
4. Prosta instalacja i niskie koszty utrzymania
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, więc nie ma potrzeby stosowania dodatkowego hamulca;
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment obrotowy przechylania i moment podtrzymania w celu poprawy bezpieczeństwa w trudnych warunkach
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 251 |
Opakowania
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;drogą morską.
