Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | pudło ze sklejki |
| Czas dostawy: | 15~45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | 50Mn, 42CrMo | Reduktor obrotu: | VE5" |
|---|---|---|---|
| Przełożenie: | 37:1 | Efektywność: | 40% |
| Kolor: | Zgodnie z prośbą | Podanie: | Lokalizator słoneczny |
| Miejsce pochodzenia: | Chiny | Kierowca: | Silnik 12V/24VDC |
| Gwarancja: | 10 lat | Certyfikat: | ISO9001, CE |
| Miejsce instalacji: | Otwarte pole | Dożywotni: | 30 lat życia w terenie |
| High Light: | Mały napęd obrotu VE5,mały napęd obrotu silnika 24 V DC,skrzynia biegów z napędem obrotu otwartego pola |
||

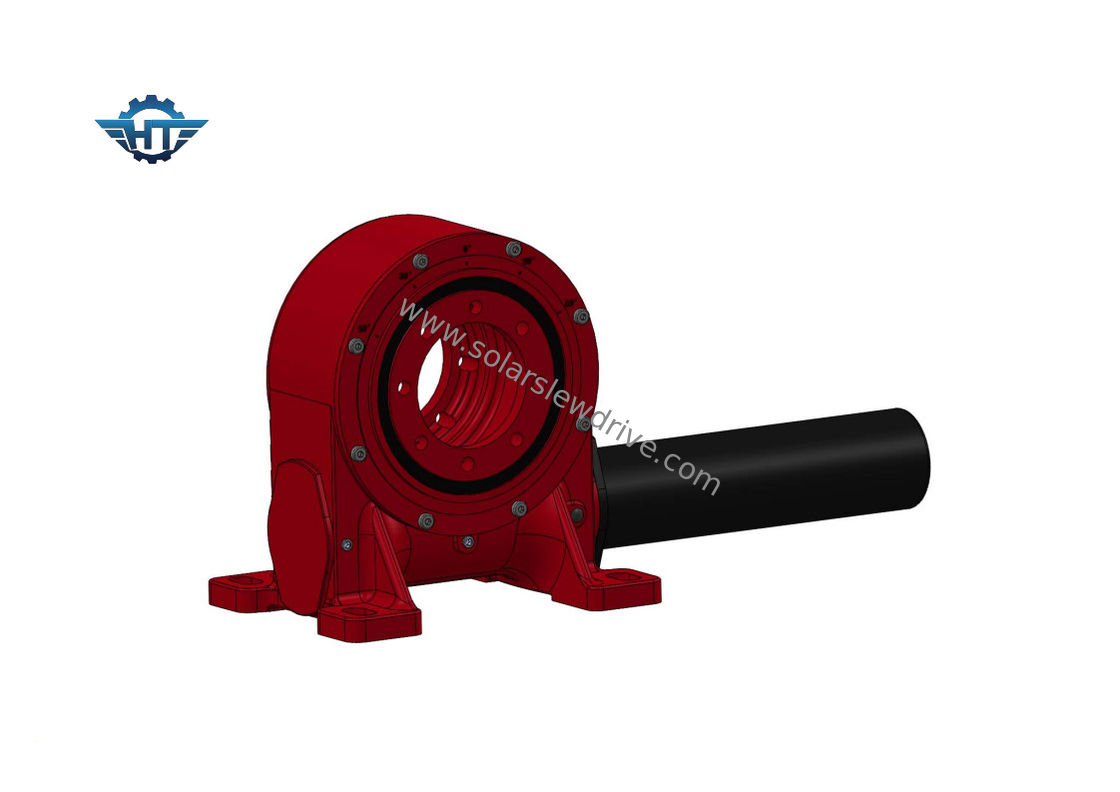

Skrzynia biegów VE5 40 do 1 do poziomych jednoosiowych trackerów paneli słonecznych
Opis przekładni ślimakowej z kopertą
Napęd obrotowy to nowy rodzaj produktu obrotowego i przekładniowego.Jest to zwykle nazywane napędem obrotowym lub łożyskiem obrotowym, które zwykle składa się z podwójnego ślimaka, przekładni, obudowy, silnika i innych elementów.Ponieważ głównymi komponentami są podwójnie otulające ślimaki, może on ściślej zazębiać się z przekładnią i osiągnąć kontakt z wieloma zębami, poprawiając w ten sposób dokładność i moment obrotowy momentu trzymającego.Mogą jednocześnie wytrzymać siły osiowe, siły promieniowe i momenty wywracające.W porównaniu z tradycyjnymi produktami obrotowymi nowy napęd obrotowy charakteryzuje się łatwą instalacją, łatwą konserwacją i większą przestrzenią montażową.
Parametry wydajności serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | tak | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | tak | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 244 |
Aplikacje
Istnieje 10 różnych rozmiarów napędów obrotowych typu VE, począwszy od rozmiaru 3' do 25 cali, wśród nich są 5", 7", 9" 12", 14", 17", 19" i 21". Obydwa są szeroko stosowany w systemach śledzenia energii słonecznej (PV, CPV, HCPV i heliostat) oraz zwykłych pojazdach, takich jak podnośniki, dźwigi samochodowe, a także pojazdy modułowe.
