Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE1 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15~45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Silnik z przekładnią: | 24.12.48 V | Czujniki Halla: | Opcjonalny |
---|---|---|---|
Prędkość: | 0,03 ~ 1 obr./min | Przełożenie: | 32:1 |
Kolor: | Srebro | Powierzchnia: | Proszek z tworzywa sztucznego |
Powrót moment trzymający: | 1850 mil morskich | Moment przechylania: | 320 mil morskich |
High Light: | Mały napęd obrotu z zerowym luzem,mały napęd obrotu SE1,poziomy napęd solarny z połączeniem poziomym |

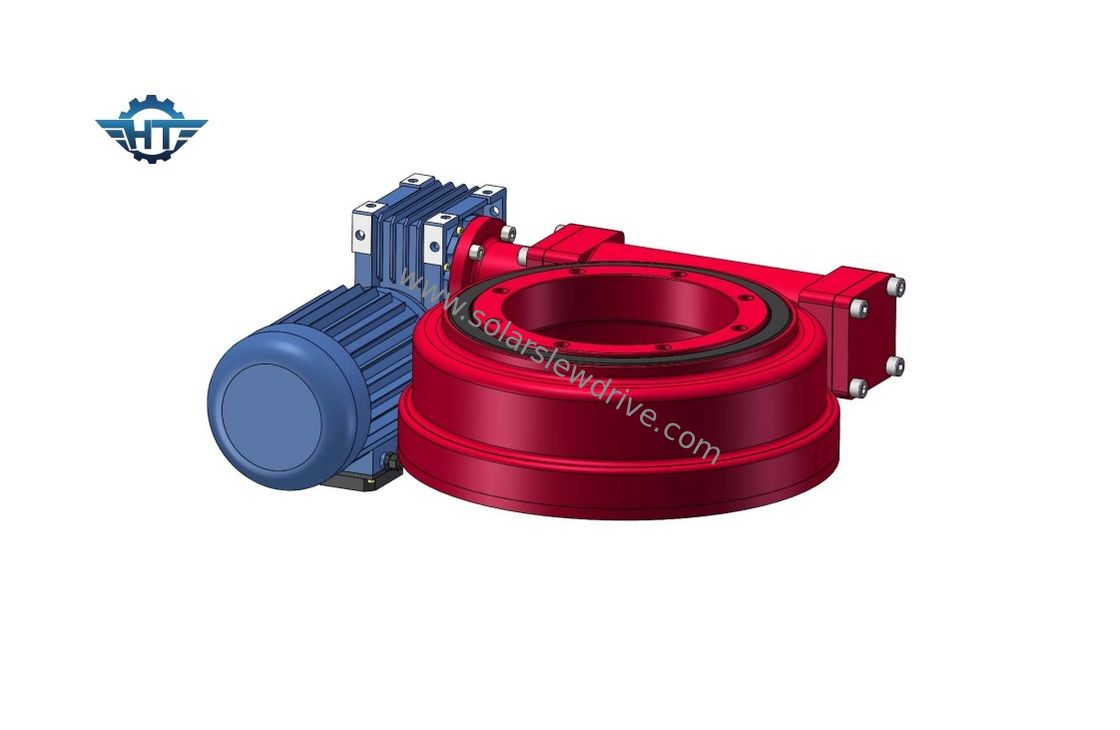

Przekładnia ślimakowa SE1 Przekładnia ślimakowa, przekładnia bezluzowa IP66 do poziomego pojedynczego gąsienicy
Wprowadzenie do napędu ślimakowego z przekładnią ślimakową
Napęd obrotowy może obsługiwać ciężki, ale wolno obracający się ładunek, często poziomą platformę, taką jak konwencjonalny dźwig, huśtawka lub platforma wiatrowa z osią poziomą.Obecnie jest szeroko stosowany w energii słonecznej: jednoosiowy system śledzenia słońca, dwuosiowy system śledzenia słońca, skoncentrowana energia słoneczna, fresnel, wieża cieplna, a nawet antena.
Przekładnia śrubowa i ślimak klepsydrowy sprawiają, że osiąga kontakt wielozębny, dzięki czemu może przenosić jednocześnie siłę osiową, siłę promieniową i moment przechylający.
Karta techniczna napędów obrotowych SE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Specyfikacje
Silnik z przekładnią
Napięcie | moc wyjściowa | prędkość wyjściowa | wodoodporność |
24VDC | 5-60W | 10-100 obr/min | IP65 |
Uwaga | Silniki specjalne można dostosować do własnych wymagań. | ||
Enkoder i skrzynię biegów można naprawić. | |||
Przekładnię planetarną można dopasować w oparciu o różne wymagania |
Zalety
1. Zapewnij usługę ODM / OEM
2. 100% jakości usług
3. Certyfikat CE
