| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 kawałek |
| Cena £: | USD 100~1100 / pc |
| Delivery Time: | 15~45 dni |
| Payment Terms: | L/C, T/T, Western Union |

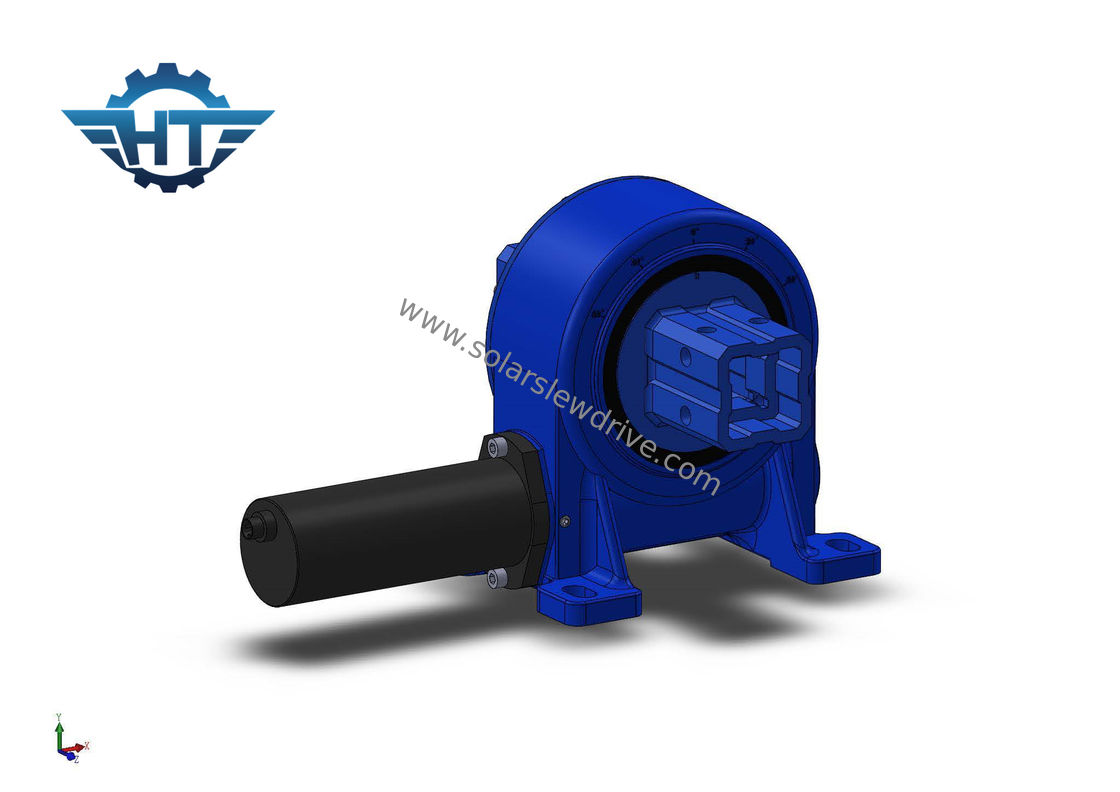

Przekładnia ślimakowa z pojedynczą kopertą, mały napęd w obudowie IP66 do zasilania energią słoneczną CSP i CPV
Opis łożyska z pierścieniem obrotowym
Napędy obrotu to kompleksowa jednostka składająca się z pierścienia obrotu, przekładni, obudowy i silnika (elektrycznego lub hydraulicznego) i jest przeznaczona do obciążenia osiowego, promieniowego i momentowego.Opracowaliśmy przekładnie ślimakowe o dużym luzie specjalnie do zastosowań, w których wymagana jest wysoka dokładność.
Cechy
1. Zasilany technologią ślimaka klepsydrowego (podwójna koperta) w celu zwiększenia obciążenia, wydajności i dokładności.
2. Produkuj różnorodne style napędów, rozmiary modeli, zakresy wydajności, opcje uszczelnień i właściwości montażowe.
3. Standardowe rozmiary modeli od 75mm do 800mm średnicy.
4. Luz, prawie zerowy luz
5. Samoblokujący
Wiele opcji
1. Przełożenie przekładni 31:1 do 150:1
2. Montaż poziomy, pionowy lub kombinacja montażu wieloosiowego
3. Pojedynczy robak lub podwójny robak
4. Opcja silnika elektrycznego lub hydraulicznego
5. Obudowa: otwarta lub zamknięta
6. Dostosowane konfiguracje wejściowe
7. Niestandardowe projekty według wymagań aplikacji
Dane techniczne
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | tak | 251 kg |
