Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~1600/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L / C, T / T, Western Union |
Możliwość Supply: | 500 sztuk na miesiąc |
Nazwa handlowa: | Hangtuo | Materiał przekładni ślimakowej: | 50Mn, 42CrMo |
---|---|---|---|
Rodzaj produktu: | Pojedyncza oś | Certyfikat: | ISO9001, CE |
Silnik: | 220VAC | Utrzymanie: | Co 5 lat |
Kolor: | Zgodnie z prośbą | Samoblokujący: | tak |
High Light: | niestandardowa przekładnia ślimakowa Slew Drive,pozioma przekładnia ślimakowa Slew Drive,poziomy napęd obrotu vE9 |
2

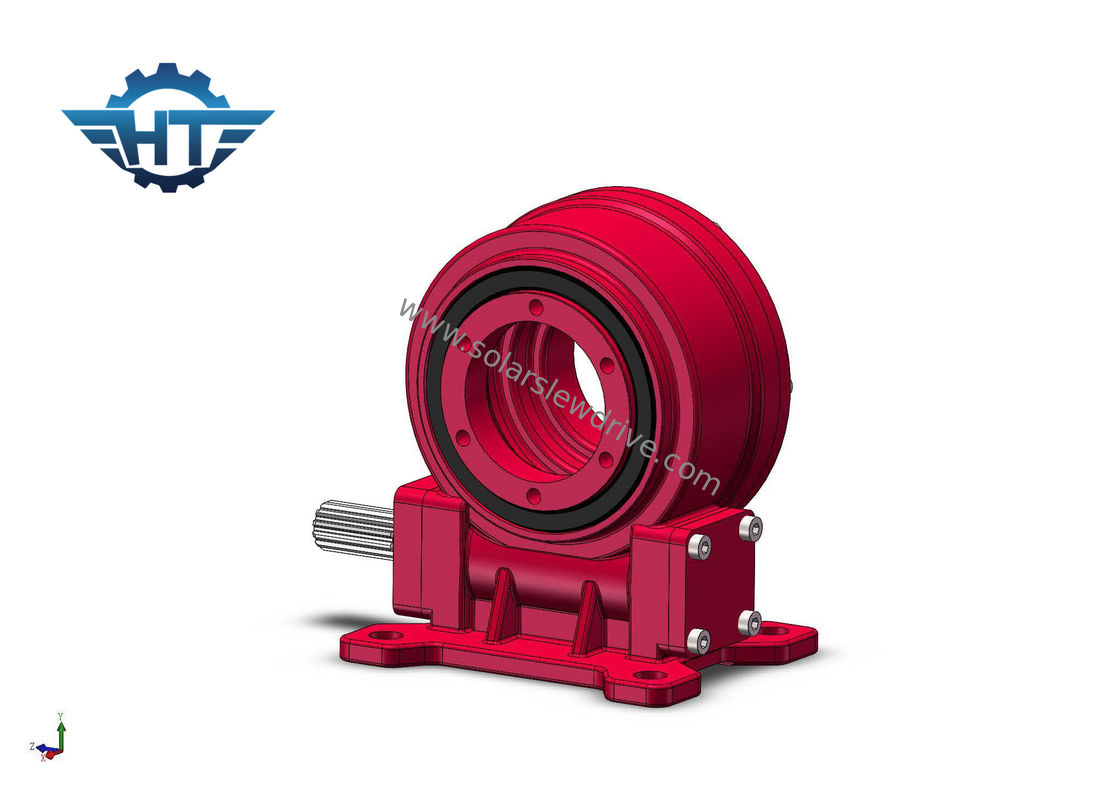

Niestandardowy napęd ślimakowy VE9, 30-letnia żywotność dla poziomego pojedynczego systemu śledzenia słonecznego
Opis standardowej przekładni ślimakowej
VE9 to standardowy typ napędu obrotowego, który jest szeroko stosowany w poziomym jednoosiowym systemie śledzenia słońca.
W przypadku systemu śledzenia słońca, zgodnie z ich cechami konstrukcyjnymi, trackery słoneczne dzielą się na:
1. przechylone trackery
Trackery przechyłu są najprostsze do wykonania i obracania wokół osi wschód - zachód.Panel słoneczny unosi się lub opada (zwykle ręcznie dwa razy w roku) w kierunku horyzontu, dzięki czemu kąt względem podłoża jest statystycznie optymalny w zależności od sezonowości.Te trackery oferują wzrost produkcji o mniej niż 10%, co rzadko uzasadnia serwomechanizm.
2. poziome pojedyncze trackery
Flat Single trackery mają na celu podążanie za słońcem po niebie podczas codziennej podróży, niezależnie od pory roku.W tym przypadku oś obrotu to północ-południe, a wysokość Słońca nad horyzontem jest ignorowana.Te urządzenia śledzące są szczególnie przydatne w krajach o niskich szerokościach geograficznych, gdzie ścieżka słońca jest średnio szersza w ciągu roku.Obrót wymagany dla tych konstrukcji jest szerszy niż nachylenie, czasami do ± 60 °.
Dzięki tym obserwatorom można zwiększyć produkcję energii o około 15% w porównaniu do stacjonarnego systemu fotowoltaicznego.
3. trackery dwuosiowe
Lokalizatory słoneczne z dwoma stopniami swobody
Najbardziej wyrafinowane urządzenia śledzące energię słoneczną mają dwa stopnie swobody, aby idealnie dopasować prostopadłe panele fotowoltaiczne do promieni słonecznych w czasie rzeczywistym.Najtańszym, ale nie jedynym sposobem na ich wykonanie jest zamontowanie jednego trackera na drugim.Dzięki tym trackerom słonecznym następuje wzrost produkcji energii elektrycznej do 35% -40%.
Parametry techniczne modelu VE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | tak | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | tak | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | tak | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | tak | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | tak | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | tak | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | tak | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | tak | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | tak | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | tak | 251 |
Zalety śledzenia napędu słonecznego z napędem obrotowym
Słońce jest stale poruszającym się celem.Jednoosiowe urządzenia do śledzenia słońca poruszają się codziennie ze wschodu na zachód, aby uzyskać jak najwięcej światła słonecznego, podczas gdy dwuosiowe urządzenia do śledzenia słońca poruszają się ze słońcem od świtu do zmierzchu nie tylko ze wschodu na zachód, ale także z północy na południe, aby zmaksymalizować produkcję energii przez cały dzień.
