| Brand Name: | HangTuo |
| Model Number: | SDE7 |
| MOQ: | 1 szt. |
| Cena £: | USD 100~1200/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |
Wysoko stokowy, mały łożysko pierścieniowe z przekładnią zębatą do heliostatu dwuosiowego i parabolicznego
Opis

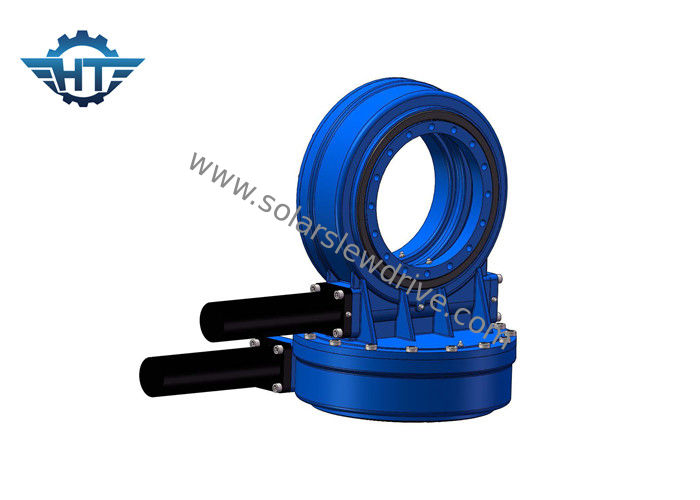

Nasz napęd obrotowy serii SDE wykorzystywany głównie w systemach śledzenia słońca PV, STP, CSP, ten model jest dwuosiowy dla kierunków poziomych i elewacyjnych. Może być stosowany do 10 metrów kwadratowych paneli słonecznych.
Jesteśmy zaangażowani w badania, rozwój i stosowanie wysokiej jakości precyzyjnych napędów obrotowych, zapewniamy niezawodne horyzontalne jednoosiowe, dwuosiowe łożyska obrotowe i napędy obrotowe do systemów śledzenia energii słonecznej, śledzenia słonecznego CSP, CPV itp. Nasze produkty profesjonalne i wysokiej jakości będzie również stosowany jako stabilne rozwiązanie na podnośniku koszowym, dźwigu samochodowym, chwytaku do drewna, wiertnicy, sprzęcie natryskowym, pojeździe z modułem hydraulicznym, automatycznych liniach montażowych, układach odchylania wiatru itp.
Korzyść
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Przyjąć kopertowy napęd ślimakowy
3. Napęd większy ładunek przy użyciu kontaktu wielu zębów
4. Funkcja samoblokowania
Parametry wydajności SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechyłu (Nm) | Holding Torque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | tak | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | tak | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | tak | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | tak | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | tak | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | tak | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | tak | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | tak | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | tak | 705 |
Aplikacje
Najczęstsze zastosowania łożysk obrotowych lub napędów obrotowych to dwuosiowe urządzenia śledzące i jednoosiowe urządzenia śledzące, takie jak heliostaty, paraboliczne, fresnowe i skoncentrowane ogniwa fotowoltaiczne (CPV), anteny satelitarne lub radarowe, płaskie lub ukośne jednoosiowe urządzenia śledzące itp. Inne zastosowania obejmują podnośniki samochodowe, roboty pozycjonujące ramiona i wyposażenie sceniczne.
