| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 szt. |
| Cena £: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/c, T/T, Western Union |

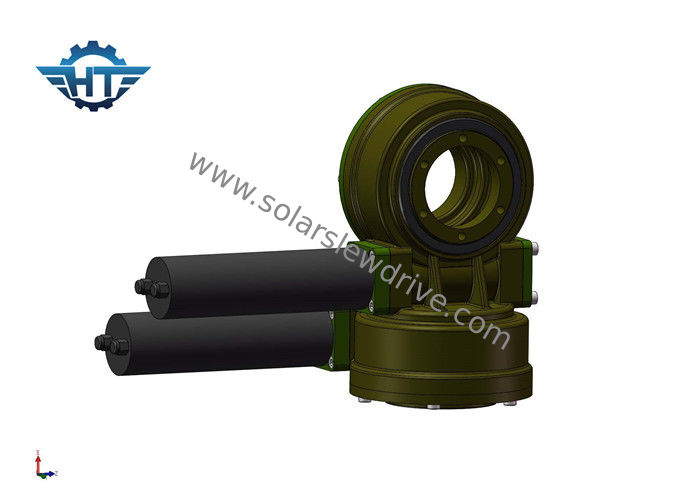

Napędy dwuosiowe, o dużej luzie i małych obrotach, konstrukcji ślimaka i przekładni dla dwuosiowego słonecznego systemu śledzenia
Opis
Napędy obrotowe składają się z łożyska obrotowego, wału ślimakowego, obudowy, łożyska, silnika i tak dalej. Silnik napędza wał ślimakowy, zewnętrzny pierścień łożyska obrotowego obraca się, pierścień zewnętrzny wywiera moment obrotowy przez kołnierz, natomiast pierścień wewnętrzny łożyska obrotowego jest zamocowany w obudowie.
Funkcjonować
Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający. Obrotnica lub rama obraca się z azymutem i elewacją napędzaną przez napęd obrotowy.
Podanie
Dla Solar: Jest zaprojektowany w systemie śledzenia słońca i poprawia wydajność wytwarzania energii.
Do zastosowań przemysłowych: Głównie do napędu dwóch względnych obracających się obiektów w 360 °.
Zalety
1. Zaprojektowany z wałem ślimakowym klepsydry, który zapewnia większy kontakt zęba i wyższy moment obrotowy
2. Żywotność jest zwiększona przez wzmocnienie zębatki i bieżni
3. Wydajność produktu jest testowana i zapewnia jakość produktu.
Istnieje wiele zastosowań, w których można wykorzystać napęd obrotu, przede wszystkim dlatego, że jest idealny do zastosowań, które wymagają zarówno siły trzymania ładunku, jak i siły obrotowej.
Specyfikacje
| SDE Model Performance Parameters | ||||||||||
| Model | Stosunek | Znamionowy moment wyjściowy | Przechylny moment obrotowy | Obciążenie osiowe | Obciążenie promieniowe | Holding Torque | Wydajność | Precyzja | Samohamowność | Waga |
| Nm | Nm | kN | kN | Nm | stopień | tak | kg | |||
| 3 ” | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | tak | 21 kg |
| 5 ” | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | tak | 32 kg |
| 7 ” | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | tak | 54 kg |
| 9 ” | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | tak | 88 kg |
| 12 ” | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | tak | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | tak | 214 kg |
| 17 ” | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | tak | 315 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | tak | 481 kg |
| 25 ” | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | tak | 682 kg |
