Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE3 ” |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
Materiał: | 50Mn, 42CrMo, QT | Model: | SDE |
---|---|---|---|
Rozmiar: | 3-25 cali | Rozmiar otworu: | 100-800mm |
Opcje sprzętu: | Zewnętrzne koła zębate | Gwarancja: | 5 lat |
OEM: | Do dyspozycji | Typ obrotowy: | Podwójna oś |
High Light: | solar tracker drive,solar slew drive |

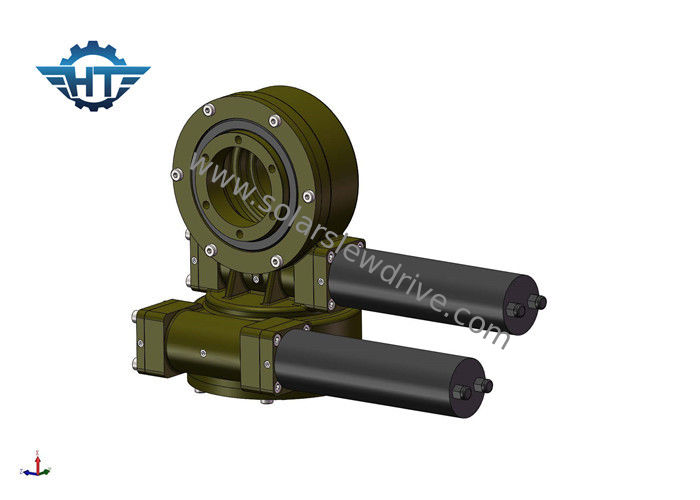

Małe napędy przeciwzużyciowe z zamkniętą obudową IP66 do systemów śledzenia energii słonecznej
Opis
Napędy obrotowe Hangtuo zapewniają duże przełożenie w jednym stopniu przełożenia, zoptymalizowane pod kątem masy w stosunku do wydajności.Ślimaki i koła zębate są montowane w niskoprofilowej, samoutrzymującej się i gotowej do montażu obudowie, dzięki czemu produkt reaguje na wszystkie siły osiowe i promieniowe oraz wynikające z nich momenty przechylające powstające w najtrudniejszych zastosowaniach.Te wysoce adaptowalne produkty charakteryzują się również dużą odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i opcjami uszczelnionego napędu.Wszystkie korzyści techniczne, w połączeniu z wiodącymi w branży standardami jakości, sprawiają, że produkty Hangtuo są idealnymi kandydatami do zastosowań wymagających dużej wydajności i wymagających dużej wydajności.
Zasada działania Slew Drive
Ślimak jest napędzany przez silnik, który napędza mechanizm obrotowy w celu obracania i wyprowadzania momentu obrotowego przez kołnierz zamocowany w obudowie.Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.
Kluczowe cechy
1. stabilny
2. wysoka precyzja
3. doskonała wydajność
Parametry wydajności modelu SDE
Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Wydajność | Precyzja (stopień) | IP | Temperatura pracy (℃) | Samoblokujący | waga (kg) |
3" | 600 | 1500 | 5800 | 3,6 | 15 | 31:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 34kg |
7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 56 kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0,1 | 66 | -30~+120 | tak | 705 kg |
