Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | USD 100~1100 / pc |
Szczegóły pakowania: | pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 2000 sztuk na miesiąc |
typu: | VE Slewing Drive | materiał: | 42CrMo lub 50Mn |
---|---|---|---|
Gwarancja: | 5 ~ 10 lat | rozmiar: | 3 do 25 cali |
Rodzaj zęba: | Ząb spiralny | Silnik: | AC lub DC lub Hydarulic |
Kolor: | Wymagany klient | aplikacji: | Tracker słoneczny |
High Light: | solar tracker drive,slewing drive for solar tracking system |

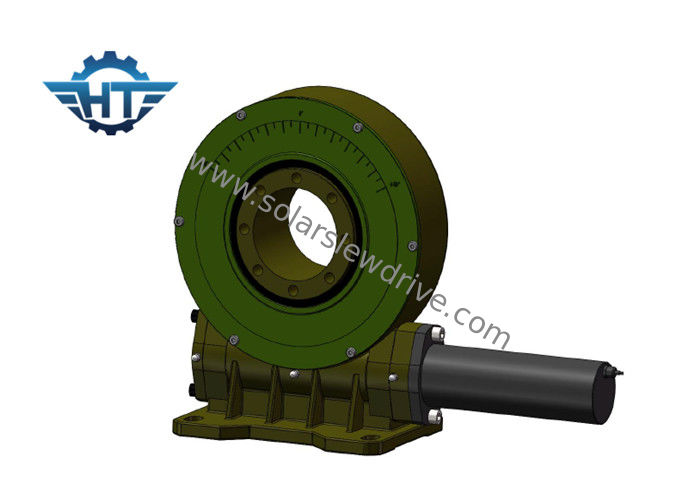

Przekładnia ślimakowa z wysokim obciążeniem, IP66 w obudowie z zerowym luzem dla skoncentrowanego systemu zasilania energią słoneczną
Opis
Napędy obrotowe są urządzeniem typu „wszystko w jednym” składającym się z pierścienia obrotowego, przekładni, obudowy i silnika (elektrycznego lub hydraulicznego) i są przeznaczone do obciążenia osiowego, promieniowego i momentu. Opracowaliśmy napędy z przekładnią ślimakową o wysokim luzie, specjalnie do zastosowań, w których wymagana jest wysoka dokładność.
funkcje
1. Przemienniki Hangtuo są napędzane przez technologię robaków z klepsydrą (Double Enveloping), co zapewnia lepszą obsługę ładunku, wydajność i dokładność.
2. Produkuj szeroką gamę stylów napędów, rozmiarów modeli, zakresów wydajności, opcji uszczelnień i charakterystyk montażowych.
3. Standardowe rozmiary modeli od 75 mm do 800 mm średnicy.
4. Luz, prawie zerowy luz
5. Samohamowność
Wiele opcji
1. przełożenie przekładni 31: 1 do 150: 1
2. Poziomy, pionowy lub kombinacja montażu wieloosiowego
3. Pojedynczy robak lub podwójny robak
4. Opcja silnika elektrycznego lub hydraulicznego
5. Obudowa: otwarta lub zamknięta
6. Dostosowane konfiguracje wejściowe
7. Projekty niestandardowe według wymagań aplikacji
Dane techniczne
Parametry wydajności modelu VE | ||||||||||||
Model | Znamionowy moment wyjściowy (Nm) | Holding Torque (Nm) | TiltingTorque (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Tep pracy (℃) | Samohamowność | waga (kg) |
3 ” | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 12 kg |
5 ” | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 18 kg |
7 ” | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 32 kg |
8 ” | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 28 kg |
9 ” | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 52 kg |
12 ” | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 65 kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 88 kg |
17 ” | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 192 kg |
25 ” | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,1 0 | 66 | -40 ~ + 120 | tak | 251 kg |
