Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE3" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Przełożenie: | 31:1 | Funkcja ochrony: | IP66 |
|---|---|---|---|
| Normalny moment wyjściowy: | 533 Nm | Miejsce pochodzenia: | Changzhou, Chiny |
| Moment trzymania: | 7000 Nm | Moment przechylania: | 744 Nm |
| Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min | Stosowanie: | Lokalizatory słoneczne |
| High Light: | Łożyska z pierścieniem ślimakowym o małych rozmiarach,łożyska z pierścieniem obrotowym 0,065 obr./min |
||

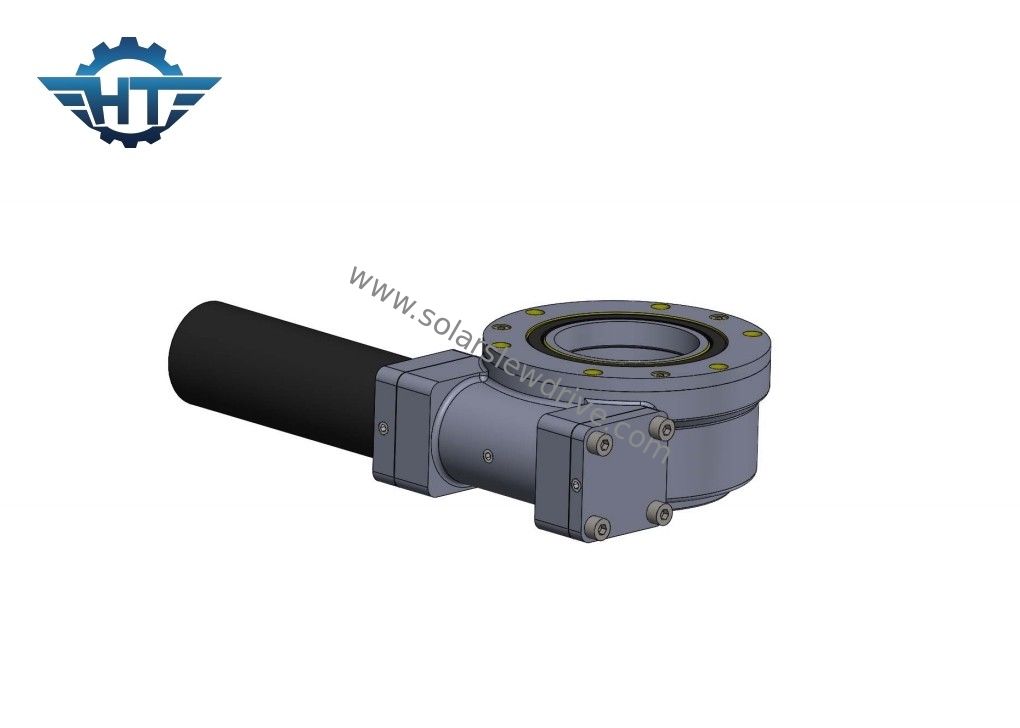

Przekładnie ślimakowe Małe rozmiary łożysk obrotowych do systemu śledzenia słonecznego Lingkage
Łożyska obrotowe o małym rozmiarzeOpis
Reduktor obrotowy jest mechanizmem przekładni opóźniającej o pełnym obrocie, który integruje źródło zasilania napędowego.Wykorzystuje łożysko obrotowe jako popychacz przekładni i mocowanie mechanizmu.Źródło napędu i obudowa oraz drugi pierścień są wykorzystywane zarówno jako popychacz przekładni, jak i podstawa połączenia napędzanej części roboczej, dzięki czemu samo łożysko obrotowe jest połączeniem obrotowym na całym obwodzie, a źródło zasilania napędowego i główne części transmisyjne sprawiają, że jest to uniwersalny mechanizm transmisji opóźnienia, który integruje funkcje obracania, zwalniania i jazdy, a jednocześnie ma prostą konstrukcję i jest wygodny w produkcji i konserwacji.
Parametry SE Slew Ring Drive
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Korzyść
1. Zastosuj przekładnię ślimakową, aby uzyskać obroty, które są wolniejsze, ale mogą zwiększyć wejściowy moment obrotowy przy znacznie wyższych przełożeniach i są używane w zastosowaniach wymagających wysokiego momentu obrotowego
2. Zamknięta konstrukcja, stopień ochrony IP66, który jest idealny do trudnych warunków zewnętrznych, takich jak port, górnictwo itp.
3. Funkcja samoblokowania, która sprawia, że jest to część bezpieczeństwa
4. Można podłączyć inny motoreduktor, aby uzyskać duże przełożenie skrzyni biegów, zapewniając w ten sposób całej jednostce niską prędkość z wysokim momentem obrotowym;
