Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE5" |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 145~226 USD/PC |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15~30 dni |
| Możliwość Supply: | 12000 SZT/ROK |
| Rodzaj: | Pionowy napęd obrotowy | Materiał: | QT |
|---|---|---|---|
| Aplikacja: | System zbierania lustrzanego CSP | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| silnik: | 24V DC | Funkcja: | Długie życie |
| High Light: | Kompaktowa konstrukcja Solar Slew Drive,CSP Worm Gear Solar Slew Drive,Mirror Collecting Solar Slew Drive |
||

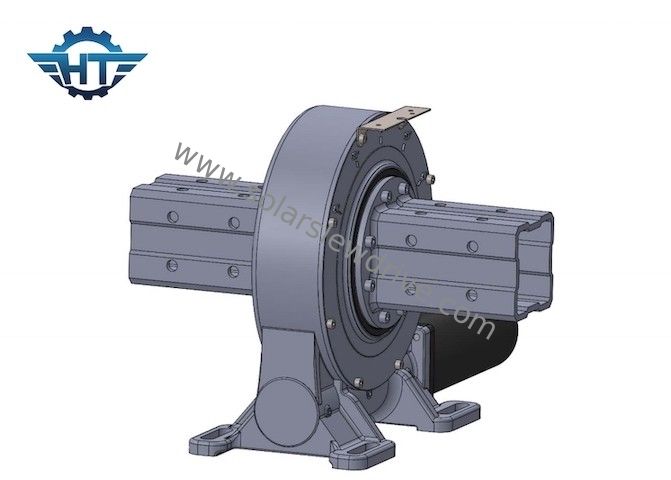

Kompaktowa konstrukcja Worm Gear Solar Slew Drive do systemu zbierania luster CSP
Przekładnia ślimakowa Solar Slew DriveOpis
Napędy obrotowe mogą być szeroko stosowane do obrotu o 360° i zmiennej prędkości, dużego momentu obrotowego i płynnej transmisji, precyzyjne dopasowanie lub kompaktowe mechanizmy opierają się głównie na napędach obrotowych.
System zbierania lustra CSP składa się głównie z rury zbierającej ciepło, powierzchni lustra zbierającego, konstrukcji nośnej i układu sterowania.Kluczową częścią konstrukcji nośnej są napędy obrotowe.
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Aplikacje
Napęd obrotowy specjalnie opracowany i zaprojektowany, aby spełnić wymagania systemu śledzenia słońca, produkt jest stosowany w obrotowym urządzeniu do śledzenia słońca, używanym głównie do płaskiego jednoosiowego, dwuosiowego, skoncentrowanego fotowoltaicznego systemu śledzenia, heliostatu wieżowego, generatora mocy Stirlinga Zakres zastosowania ogrzewania koncentratora korytowego, wysoka precyzja, wysoka wytrzymałość i wysoka niezawodność.
