Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1600/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 500 sztuk miesięcznie |
| Materiał: | QT | Gwarancja: | 10 lat |
|---|---|---|---|
| Podanie: | Śledzenie fotowoltaiki | Obróć typ: | Pojedyncza oś |
| Kolor: | zgodnie z prośbą | Miejsce instalacji: | Dach i pole |
| Funkcja: | Szybka instalacja | silnik: | 12V/24/220V |
| High Light: | Pionowa przekładnia ślimakowa Solar Slew Drive,zamknięty dom Solar Slew Drive,Solar Slew Drive do śledzenia fotowoltaiki |
||

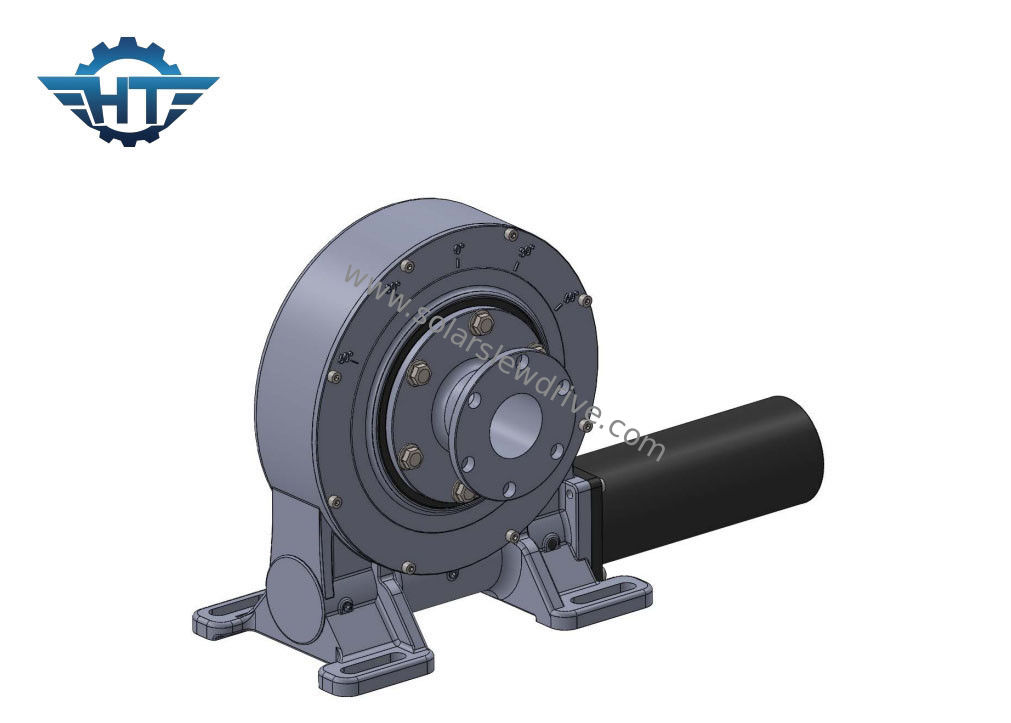

Przekładnia ślimakowa z pojedynczą osią pionową z zamkniętym napędem domowym do urządzeń śledzących PV
Opis napędu obrotu przekładni ślimakowej
Aby sprostać obrotom odpowiedniej konstrukcji obrotowej, można zaprojektować pozycję instalacji urządzenia równolegle do podłoża lub z nachyleniem kilku stopni.Zamknięty reduktor napędu obrotu poziomego typu dom jest montowany za pomocą podstawy typu dom, mechanizmu obrotu, ślimaka i elementów wsporczych.Może używać silnika elektrycznego lub hydraulicznego jako źródła zasilania do napędzania reduktora w celu obracania się zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara.Ponieważ łożysko wieńcowe jest głównym elementem konstrukcyjnym, urządzenie ma silny moment wywracający i siłę osiową.W porównaniu z reduktorem o tych samych parametrach urządzenie ma niewielkie rozmiary oraz jest łatwe w montażu i utrzymaniu.
Karta katalogowa napędu obrotu serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | tak | 251 |
Aplikacje
Dzięki dużej nośności łożyska wieńcowe mogą być używane w szerokim zakresie zastosowań.Obszary zastosowania obejmują koparki i dźwigi, kopalnie odkrywkowe i turbiny wiatrowe, energię słoneczną po anteny.
