Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE12" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~1600/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 500 sztuk miesięcznie |
Materiał: | QT | Samoblokujący: | TAk |
---|---|---|---|
Moment przechylania: | 54,4 kNm | Moment trzymania: | 40,5 kNm |
Aplikacja: | Żurawi | Miejsce instalacji: | Maszyneria konstrukcyjna |
Opakowania: | Sklejka | Silnik: | Silnik prądu przemiennego |

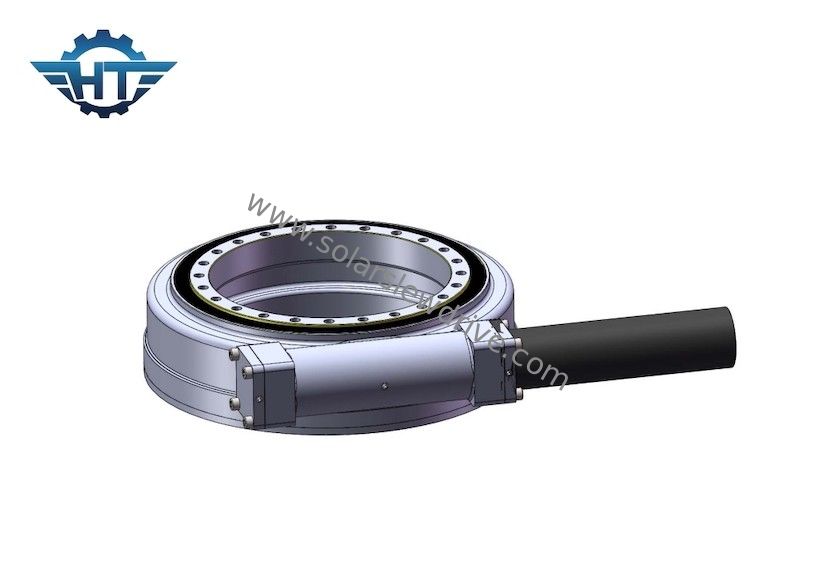

Przekładnia z napędem rewersyjnym IP66 z samoblokującym napędem z wysokim przełożeniem dla dźwigów
Opis napędu samoblokującego
Obrotowe urządzenie napędowe zawiera pełnoobwodowy mechanizm transmisyjny zwalniania obrotów źródła zasilania napędowego.Wykorzystuje łożysko obrotowe jako napędzaną część układu przeniesienia napędu i część mocującą mechanizmu.W zależności od zamocowania części napędowej, źródła napędowego i pokrywy na jednym z pierścieni wewnętrznych i zewnętrznych łożyska wieńcowego Drugi pierścień służy jako część napędzana układu przeniesienia napędu i jako podstawa łącząca napędzanej części roboczej , więc użycie samego łożyska obrotowego jest charakterystyczne dla pełnego połączenia obrotowego, a źródło zasilania napędowego i główne części układu przeniesienia napędu są skonfigurowane., co czyni go rodzajem uniwersalnego mechanizmu transmisji opóźnienia, który integruje funkcje obracania, zwalniania i jazdy, a jednocześnie ma prostą konstrukcję i jest wygodny w produkcji i konserwacji.
Parametry serii SE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Aplikacja
Łożyska obrotowe mogą być używane w szerokim zakresie zastosowań.Obszary zastosowania obejmują koparki i dźwigi, kopalnie odkrywkowe i turbiny wiatrowe, a także anteny.Inne obszary zastosowania obejmują inżynierię i system śledzenia słońca.
