Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE7 |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L / C, T / T, Western Union |
| Możliwość Supply: | 2000 sztuk na miesiąc |
| Model: | SE7 | Przełożenie: | 57: 1 |
|---|---|---|---|
| Wydajność: | 40% | kolor: | RAL 9006 |
| Podanie: | Śledzenie słoneczne | Miejsce pochodzenia: | CHANGZHOU, CHINY |
| Kierowca: | Silnik 220VAC / 380VAC / 24VDC | Gwarancja: | 5 ~ 10 lat |
| Certyfikat: | ISO9001, CE | Miejsce instalacji: | Otwarte pole lub dach |
| Funkcja: | Bezpieczna, łatwa instalacja, długa żywotność | Konserwacja: | Wolny |
| High Light: | Przekładnia z napędem obrotowym IP66,przekładnia z napędem obrotowym PV Tracker,przekładnia z napędem obrotowym Solar Tracker |
||

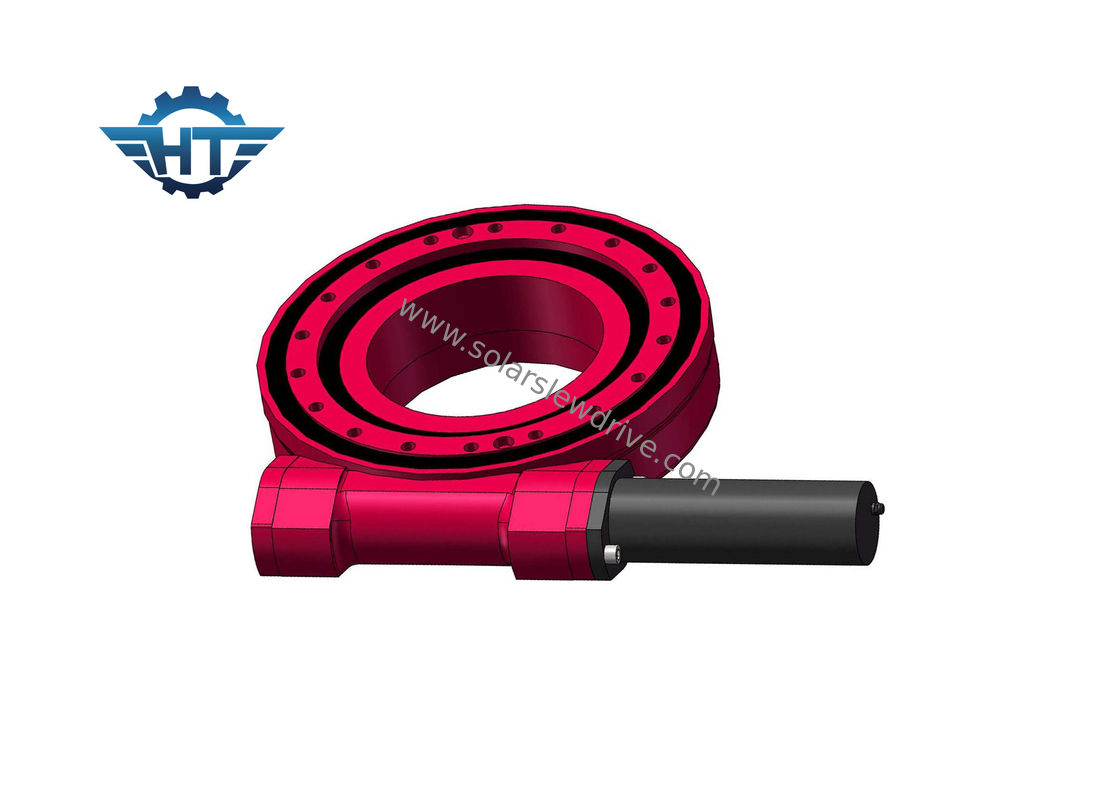

Przekładnia z napędem obrotowym SE7 IP66, reduktory trzeciego stopnia z niską prędkością i wysokim momentem obrotowym dla trackerów PV
Opis
Napęd obrotowy w obudowie zamkniętej stosuje się głównie do stosunkowo wysokich warunków, w których wymagane są wysokie wymagania dotyczące ochrony przed pyłem, deszczem i korozją. Stopień szczelności IP66.
Nazwa marki: Hangtuo
Numer modelu: SE5A-37MHD-24RC-REV.A
Materiał: 42CrMo, 50Mn
Certyfikat: CE, ISO9001
Gwarancja: 10 lat
Żywotność: 30 lat
Pakowanie: pakiet ze sklejki
Jak wybrać odpowiedni napęd obrotowy
Istnieje wiele typów napędów obrotowych, które można wybrać biorąc pod uwagę następujące czynniki.
1. Nośność, kierunek i właściwości: Napęd obrotowy jest odpowiedni do przenoszenia niewielkich obciążeń, a łożyska wałeczkowe są odpowiednie do dużych obciążeń i obciążeń udarowych.Gdy łożysko toczne jest poddawane czystemu obciążeniu osiowemu, zwykle wybiera się łożysko wzdłużne, a gdy łożysko toczne jest poddawane czystemu obciążeniu promieniowemu, zwykle wybiera się łożysko kulkowe zwykłe lub krótkie łożysko walcowe, a gdy jest to urządzenie obrotowe narażone na czyste obciążenie promieniowe, występuje również niewielkie obciążenie osiowe, można wybrać łożysko kulkowe zwykłe, łożysko kulkowe skośne, łożyska stożkowe i kulki centrujące lub łożyska centrujące.Gdy obciążenie osiowe jest duże, można wybrać kąt działania łożysk kulkowych skośnych i stożkowych lub zastosować połączenie łożysk dośrodkowych i wzdłużnych, co jest szczególnie przydatne w przypadku wyjątkowo dużych obciążeń osiowych lub specjalnych wymagań z dużymi sztywność.
2. Dozwolona prędkość: W przypadku różnych typów napędów napędów obrotowych, ogólnie rzecz biorąc, łożyska o małym tarciu i małej mocy grzewczej są odpowiednie do dużych prędkości.Projekt powinien dążyć do tego, aby obrotowe łożyska toczne pracowały w warunkach poniżej ich maksymalnej prędkości obrotowej.
3. Sztywność: Kiedy łożyska zespołu napędowego obrotu przenoszą obciążenie, pierścień łożyska i miejsce styku korpusu tocznego będą powodować odkształcenie sprężyste, wielkość odkształcenia jest proporcjonalna do obciążenia, a jego stosunek określa wielkość sztywności łożyska.Sztywność łożyska można ogólnie poprawić poprzez wstępne dokręcenie łożyska.Ponadto w konstrukcji wspornika łożyska uwzględnienie kombinacji i rozmieszczenia łożysk może również poprawić sztywność wspornika łożyska.
4. Strojenie wydajności i błąd instalacji: Po załadowaniu łożyska do pozycji roboczej, zły montaż i pozycjonowanie będą spowodowane błędami produkcyjnymi.W tym czasie, z powodu łowienia wału i rozszerzalności cieplnej oraz z innych powodów, łożysko przenosi zbyt duże obciążenie, powodując wczesne uszkodzenie.Łożyska z automatycznym centrowaniem mogą samodzielnie przezwyciężyć wady spowodowane błędami montażowymi i dlatego są odpowiednie do takich zastosowań.
5. Montaż i demontaż napędu obrotowego: łożyska stożkowe, wałeczkowe i stożkowe itp. Należą do pierścienia wewnętrznego i zewnętrznego można rozdzielić typy łożysk (czyli tzw. Łożyska rozdzielane), łatwe w montażu i demontażu .
Tabela wydajności napędów obrotowych SE
| Model | Stosunek | Znamionowy moment wyjściowy (Nm) | Moment przechylania (Nm) | Moment trzymający (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wydajność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | tak | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | tak | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | tak | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | tak | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | tak | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | tak | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | tak | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | tak | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | tak | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | tak | 204 |
Zakres zastosowania
Typowe zastosowania obejmują lokalizatory słoneczne, turbiny wiatrowe, talerze satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt użytkowy, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Nasze usługi i siła
1. surowiec od sprawdzonych dostawców;
2.Proces produkcji jest w ścisłej zgodności z Systemem Zarządzania Jakością ISO9001.
3. ścisła kontrola jakości w trakcie procesu i 100% kontrola gotowego produktu przed dostawą;
4. Kontrole produktów stron trzecich są dopuszczalne na życzenie klienta.
5. Przyjęcie znormalizowanego procesu projektowania produktu i APQP, PPAP, FEMA do analizy aplikacji.
