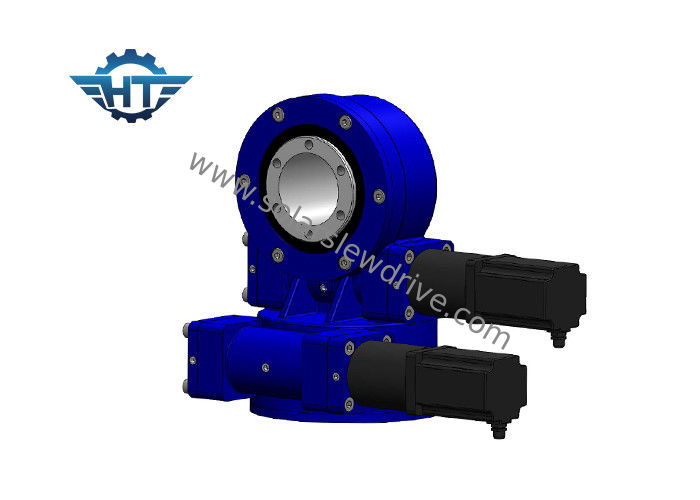

Przekładnia z napędem słonecznym serii ZSDE z ochroną IP66 do urządzeń śledzących CSP, CPV i PV

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	HangTuo
Orzecznictwo:	CE, ISO9001
Numer modelu:	ZSDE3

Zapłata:

Minimalne zamówienie:	1 szt.
Cena:	USD 280~504 / pc
Szczegóły pakowania:	pudło ze sklejki
Czas dostawy:	15 ~ 45 dni
Zasady płatności:	L/c, T/T, Western Union
Możliwość Supply:	2000 sztuk na miesiąc

Kontakt

Szczegółowy opis produktu

Model:	3 cale	Przełożenie:	31: 1
Wydajność:	40%	Rodzaj:	zamontowane w dwóch kierunkach
Podanie:	csp & cpv	Usługa OEM:	Dostępny
Miejsce pochodzenia:	CHANGZHOU, CHINY	Kierowca:	Silniki krokowe
High Light:	śledzenie napędu słonecznego , obrotnica

Przekładnia z napędem słonecznym serii ZSDE z ochroną IP66 do urządzeń śledzących CSP, CPV i PV

Opis

Dwuosiowy napęd obrotu (typ ZSDE) - dla csp i cpv
Skoncentrowane systemy energii słonecznej lub w skrócie CPV generują energię słoneczną za pomocą luster lub soczewek, aby skoncentrować duży obszar światła słonecznego lub słonecznej energii cieplnej na małym obszarze.Energia elektryczna jest wytwarzana, gdy skoncentrowane światło jest zamieniane na ciepło, które napędza silnik cieplny podłączony do elektrycznego generatora mocy lub napędza reakcję termochemiczną
Projektowanie serii ZSDE pochłania zalety ZVE i ZSE.Kierunek azymutu i elewacji 3D obraca się w tym samym czasie.

Niezawodność
Nasze dwuosiowe napędy obrotowe ZSDE zapewniają 30-letni okres eksploatacji w terenie w zakresie precyzyjnego pozycjonowania 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce, korzystając ze standardów określonych przez certyfikaty ISO 9001, CE, aby zmaksymalizować żywotność w terenie.

Wydajność
Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydry, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe sprzęgają od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydry, co oznacza większe zazębienie niż w przypadku standardowych ślimaków, zapewniając przekładni większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.

Dzięki zastosowaniu robaka-klepsydry napędy mają następujące cechy:

1) Wyższy wyjściowy moment obrotowy i utrzymujące obciążenie
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnianie

Parametry serii SDE

Model	Stosunek	Znamionowy moment wyjściowy (Nm)	Moment przechylania (Nm)	Moment trzymający (Nm)	Obciążenie osiowe (kN)	Obciążenie promieniowe (kN)	Wydajność	Precyzja (°)	Samoblokujący	Waga (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0,1	tak	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0,1	tak	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0,1	tak	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0,1	tak	92
12 cali	78: 1	5800	25000	40560	77	190	40%	≤0,1	tak	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0,1	tak	224
17 cali	102: 1	9460	67000	53040	142	390	40%	≤0,1	tak	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0,1	tak	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0,1	tak	705

Jak dobrać odpowiedni rozmiar napędów obrotowych?

Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko braku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.

Prosimy o podanie następujących informacji w celu doboru odpowiedniego napędu obrotowego:

1. wniosek
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie podczas silnego wiatru.
4. żądana prędkość wyjściowa, która pomoże nam polecić Ci odpowiednie silniki.
5. inne informacje, takie jak luz, wymagania klasy IP itp
