| Nazwa marki: | HT |
| Numer modelu: | VE7" |
| MOQ: | 1 |
| Czas dostawy: | 7 ~ 15 dni |
| Warunki płatności: | T/T |

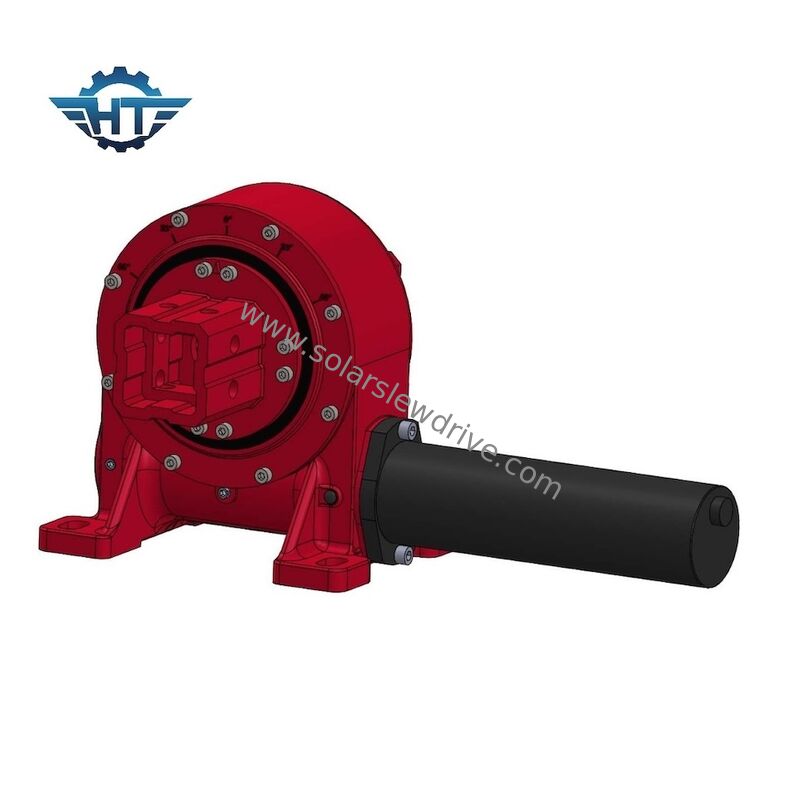

Napęd obrotowy typu split z strukturą kwadratowej rury dla systemów śledzenia energii słonecznej jest zaprojektowany w konfiguracji modułowej, która oddziela jednostkę napędową od konstrukcji nośnej,umożliwiające szybkie demontaż na miejscu i efektywną konserwacjęProjekt ten znacznie skraca czas przestojów i upraszcza wymianę części, co czyni go szczególnie odpowiednim do dużych instalacji fotowoltaicznych, w których niezawodność eksploatacyjna jest kluczowa.
Wysokiej wytrzymałości ramy rury kwadratowej zapewniają doskonałą sztywność zakrętową i stabilność mechaniczną, zapewniając niezawodną pracę w trudnych warunkach środowiskowych i obciążenia.System został zaprojektowany do długotrwałego zastosowania na zewnątrz i utrzymuje stabilną wydajność w ekstremalnych temperaturach, silne wiatry i ciągłe obciążenie mechaniczne.
Dzięki precyzyjnej zdolności śledzenia i solidnej integralności konstrukcyjnej system poprawia dokładność śledzenia i zwiększa wydajność energetyczną przy jednoczesnym wydłużeniu żywotności.Jego trwała konstrukcja zmniejsza częstotliwość konserwacji i obniża całkowite koszty posiadania instalacji fotowoltaicznych.
| Model | Wskaźnik | Nominalny moment obrotowy (N.m) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
| Parametry techniczne | Opis |
|---|---|
| Rodzaj konstrukcji | Włókna z włókien |
| Zastosowanie | Systemy śledzenia energii słonecznej |
| Moc napędu | ≤ 150 W |
| Narysowany moment wyjściowy | ≥ 7500 Nm |
| Moment utrzymania | ≥ 45 kNm |
| Klasa ochrony | IP66 |
| Temperatura pracy | -40°C do +80°C |
| kąt obrotu | 0°360° |
| Dokładność śledzenia | ≤ 0,5° |
| Sposób instalacji | Wstawianie płaszczyzny |
| Tryb konserwacji | Modułowa wymiana |
| Obsługa powierzchni | Powłoka przeciwkorodowa |
| Zmiany węgla | Tłuszcz o długiej żywotności |
| Certyfikacja | CE |
Modułowa konstrukcja typu podzielony do szybkiego demontażu i konserwacji
Wysoki moment obrotowy w układzie napędowym kompaktowym
Doskonała odporność środowiskowa na trudne warunki zewnętrzne
Niskie zużycie energii przy dużej pojemności
Długa żywotność przy minimalnych wymaganiach konserwacyjnych
Certyfikat CE zgodny z normami międzynarodowymi
Nasz produkt Solar Slewing Drive obejmuje wsparcie techniczne i usługi:
