| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 sztukę |
| Cena £: | USD 248~380/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | Akredytywa, T/T, Western Union |

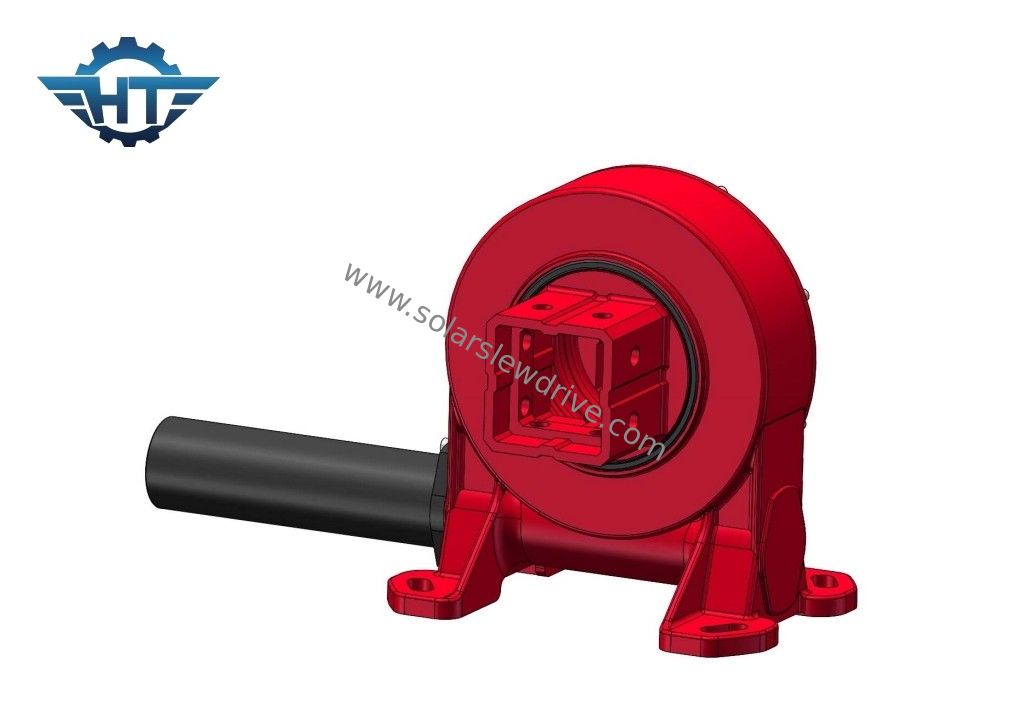

Jednoosiowy napęd z silnikiem elektrycznym
Jednoszytowy napęd ślizgowy Opis
Głównym celem napędu jest umożliwienie obrotu ładunku wokół stałej osi lub śledzenie ruchu celu.Oferuje wysoki moment obrotowy i zdolność do wytrzymania dużych obciążeń osiowych i promieniowychNapędy przewodowe są powszechnie stosowane w maszynach i urządzeniach wymagających precyzyjnego i ciągłego obrotu, takich jak systemy śledzenia słonecznego, żurawie, turbiny wiatrowe, anteny satelitarne, koparki,i przemysłowych gramofonówNapędy przeciągów są zaprojektowane tak, aby zapewniały precyzyjne sterowanie ruchem i wysoki moment obrotowy przy jednoczesnym zachowaniu kompaktowych wymiarów.W celu osiągnięcia tego celu często wykorzystują zębatki lub inne rodzaje układów zębatkowych.Prędkość i moment obrotu określa współczynnik biegów napędu.prędkość obrotowa i dokładność pozycjonowania mogą być dostosowywane do specyficznych wymagań.
Wydajność napędu obrotowego serii VE
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Dokładność ((°) | Samoblokowanie | Waga ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Cechy
Realizacja nieograniczonej rotacji obwodu i redukcji prędkości
Odporność na większą siłę osiową, siłę promienną i siłę przewracania
Wysoka dokładność, kompaktowa konstrukcja i duża nośność.
Wnioski
Wykorzystanie napędu obrotowego występuje zazwyczaj w:
Systemy śledzenia słonecznego: W systemach śledzenia słonecznego szeroko stosowane są napędówki obracające, które zapewniają, że panele słoneczne lub lusterka dokładnie śledzą ruch słoneczny przez cały dzień.Systemy te zwiększają efektywność energetyczną wytwarzania energii słonecznej poprzez optymalizację wychwytywania światła słonecznego.
Budownictwo i maszyny ciężkie: napędy zwrotne są stosowane w maszynach budowlanych, takich jak żurawie, koparki i platformy wiertnicze.zapewnienie precyzyjnej kontroli i stabilności podczas obsługi ciężkich ładunków.
Turbiny wiatrowe: napędy obrotowe to kluczowe elementy turbin wiatrowych, umożliwiające ruchy przechylenia i odchylenia.Prędkość przechylenia ułatwia poziome obrót całej turbiny w kierunku wiatru, podczas gdy napęd przesuwowy reguluje kąt łopatek turbiny w celu optymalnego wychwytywania wiatru.
