Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE7" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~380/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Typ: | VE7 | Materiał: | 42CrMo lub 50Mn |
---|---|---|---|
Gwarancja: | 5 ~ 10 lat | Rozmiar: | 7 cali |
Rodzaj zęba: | Ząb spiralny | Silnik: | Silnik 24VDC |
Kolor: | Wymagane przez klienta | Aplikacja: | 2 Pionowy system śledzenia energii słonecznej PV |
High Light: | Silnik z przekładnią 24VDC Solar Slew Drive,spiralny ząb Solar Slew Drive,VE7 PV Tracking Solar Slew Drive |

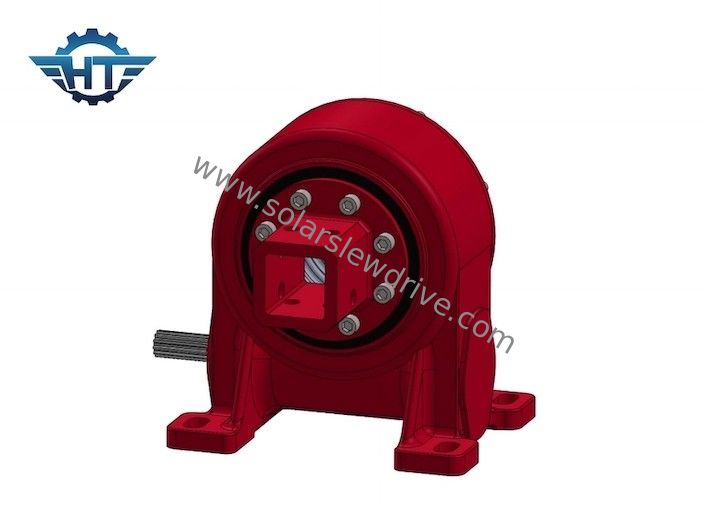

VE7 Solar Slew Drive z motoreduktorem 24VDC dla 2 portretów PV Solar Tracking System
Opis
Napędy obrotowe Hangtuo wykorzystują wysoce precyzyjną technologię, która zapewnia duże przełożenie w drugim etapie przekładni.Ślimaki i koła zębate są zmontowane w niskoprofilowej, samonośnej i gotowej do montażu obudowie.Mamy możliwość dostarczenia niestandardowych rozwiązań dla określonych aplikacji.
Dane techniczne
Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment obrotowy przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Tak | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Tak | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Tak | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 251 |
Funkcje napędu obrotowego
Te wysoce elastyczne produkty charakteryzują się również wysoką odpornością na wstrząsy, długą żywotnością, płynnym obrotem, ochroną łożysk i uszczelnionymi opcjami napędu.
Napędy obrotowe / reduktory są wybierane przez klientów z domu i na pokładzie do systemów śledzenia ciepła słonecznego PV / CPV / CSP ze względu na połączenie wieńca obrotowego z wałem ślimakowym klepsydry, co zapewnia większy kontakt zębów, większy moment napędowy i płynniejszy obrót.Dostępne są różne rozmiary od 3 cali do 25 cali z ponad 60 modelami, aby spełnić zarówno regularne, jak i precyzyjne wymagania dotyczące śledzenia w polach PV, CPV, CSP i śledzenia energii słonecznej.
Zastosowania napędu obrotowego z przekładnią ślimakową
Nasze produkty obejmują napędy obrotowe i powiązane komponenty, które są stosowane głównie w jedno- lub dwuosiowych systemach śledzenia słońca, pojazdach budowlanych, maszynach portowych, pojazdach modułowych i małych systemach energii wiatrowej.
