Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE6" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1100 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Typ: | Skrzynia biegów z napędem obrotowym | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 5 ~ 10 lat | Rozmiar: | od 3 do 25 cali |
| Rodzaj zęba: | Kontakt z wieloma zębami | Aplikacje: | Elektrownie słoneczne CSP i CPV |
| Kolor: | Wymagane przez klienta | Silnik: | 24 V |
| High Light: | Pojedyncza oś obejmująca ślimakowy napęd obrotowy,50Mn otaczający ślimakowy napęd obrotowy,3-calowy otaczający ślimakowy napęd obrotowy |
||

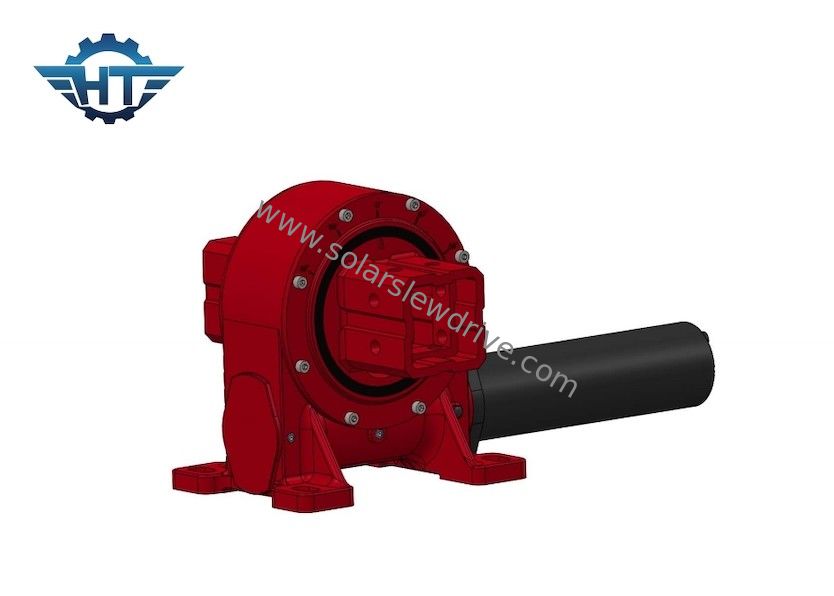

Pojedyncza oś obejmująca ślimakowy napęd obrotowy dla elektrowni słonecznych CSP i CPV
Opis napędu obrotowego
Napędy obrotowe składają się ze ślimaka, przekładni, obudowy i silnika (elektrycznego lub hydraulicznego) i są przeznaczone do obciążeń osiowych, promieniowych i chwilowych.Specjalnie do zastosowań, w których wymagana jest wysoka dokładność, opracowaliśmy napędy obrotowe z przekładnią ślimakową o dużym luzie.
Dane techniczne napędu obrotowego VE
| Model | Znamionowy wyjściowy moment obrotowy (Nm) | Moment trzymania (Nm) | Moment przechylania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Precyzja (stopień) | Precyzja | IP | Temperatura pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 12 kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 18 kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 28 kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 52 kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 65 kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 135 kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 192 kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | Tak | 251 kg |
Funkcje napędu obrotowego
1. Zasilany technologią ślimakową z klepsydrą (Double Enveloping) dla zwiększenia obciążenia, wydajności i dokładności.
2. Produkuj szeroką gamę stylów napędów, rozmiarów modeli, zakresów wydajności, opcji uszczelnień i charakterystyk montażowych.
3. Standardowe rozmiary modeli o średnicy od 75 mm do 800 mm.
4. Luz, prawie zerowy luz
5. Samoblokujący
Inne opcje
1. Przełożenie przekładni od 31:1 do 150:1
2. Montaż poziomy, pionowy lub kombinacja wielu osi
3. Pojedynczy robak lub podwójny robak
4. Opcja silnika elektrycznego lub hydraulicznego
5. Obudowa: otwarta lub zamknięta
6. Dostosowane konfiguracje wejść
7. Niestandardowe projekty według wymagań aplikacji
