Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HANGTUO |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9“ |
| Minimalne zamówienie: | 1 szt. |
|---|---|
| Cena: | 200~380 USD/PC |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15~30 dni |
| Możliwość Supply: | 12000 SZT/ROK |
| Typ: | Napęd obrotowy | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Aplikacja: | Układ zasilania energią słoneczną | Gwarancja: | 10 lat |
| Kolor: | Wymagane przez klienta | Rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC/220VAC | Funkcja: | Długie życie |
| Podkreślić: | Zamknięta przekładnia obrotowa,samozamykająca się słoneczna przekładnia obrotowa,25-calowa słoneczna przekładnia obrotowa |
||

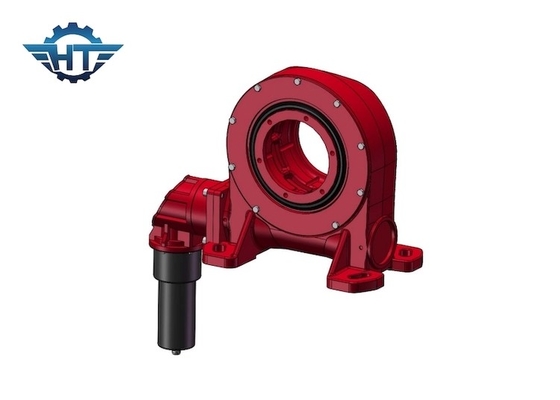

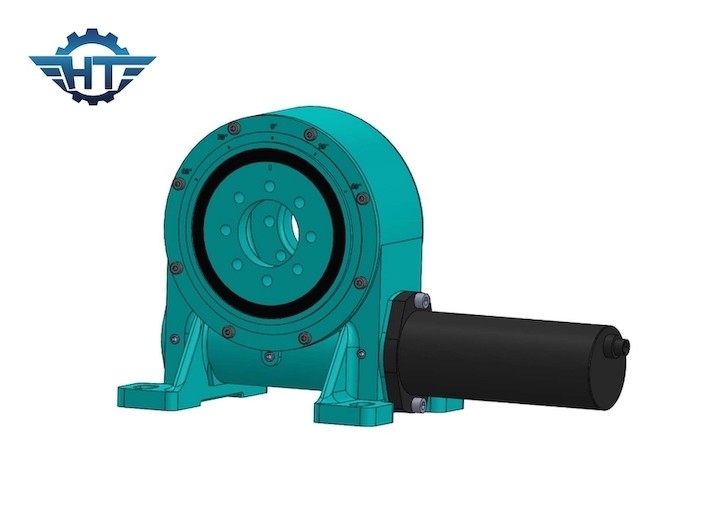

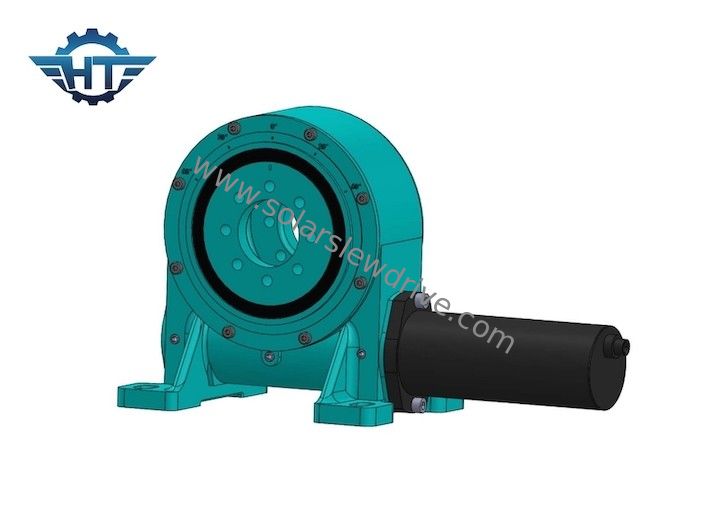

Zamknięta przekładnia obrotowa do samoblokującego jednoosiowego systemu śledzenia słonecznego
Zamknięty napęd obrotowyOpis
Pionowa jednoosiowa przekładnia planetarna z napędem obrotowym, głównie do dźwigów wyciągowych, dźwigów obrotowych, konstrukcji wciągarek dźwigowych, napędu wahadłowego koparki, napędu obrotowego do systemu śledzenia słonecznego itp. Nasza unikalna zasada działania przekładni planetarnej sprawia, że system śledzenia słonecznego ma duże obciążenie promieniowe dzięki do proporcjonalnego rozkładu momentu obrotowego.
Co więcej, nasze napędy obrotowe mają silnik hydrauliczny, konfiguracje silnika elektrycznego.Mamy wszystkie seryjne rozmiary przekładni zębatej, które spełniają różne wymagania klientów.
Parametry wydajności pionowego napędu obrotowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 251 |
Cechy
1. Obróć o ±60°, mocno zatrzymaj wewnątrz, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej lub prawej strony
3. Luz jest już ustawiony przez producenta przed fabryką, nie ma potrzeby regulacji podczas instalacji
4. Smar został napełniony przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Kompaktowa konstrukcja i oszczędność miejsca
6. Przekładnia jest samoblokująca, nie wymaga hamulca
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
8. Wysoki moment przechylający, odpowiedni do montażu poziomego
Aplikacja
Napędy obrotu są używane na całym świecie.Obszary zastosowania obejmują: Jako przekładnie kierownicze w przekładniach jezdnych dźwigów i
transportery do dużych obciążeń, w platformach dźwigowych, w chwytakach, szczypcach i innych urządzeniach obrotowych w sektorze maszyn budowlanych.
Systemy śledzenia energii słonecznej, energia wiatrowa, naczynia, antena satelitarna itp.
