Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~380/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Model: | 9 cali | Przełożenie: | 61:1 |
---|---|---|---|
Efektywność: | 40% | Precyzja: | mniej niż 0,1 stopnia |
Kierowca: | Elektryczny silnik prądu stałego | Rodzaj: | Montowany pionowo |
Aplikacja: | System śledzenia słonecznego o wysokim momencie trzymania | Kolor: | zgodnie z prośbą |

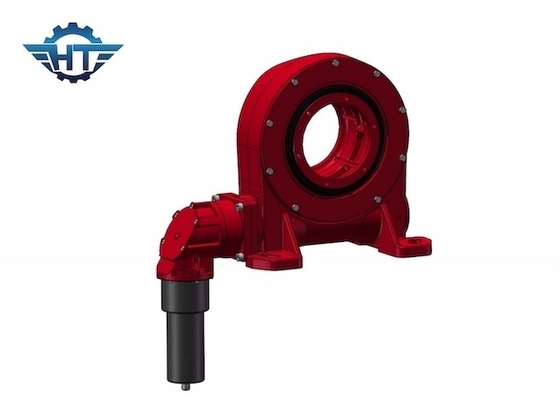

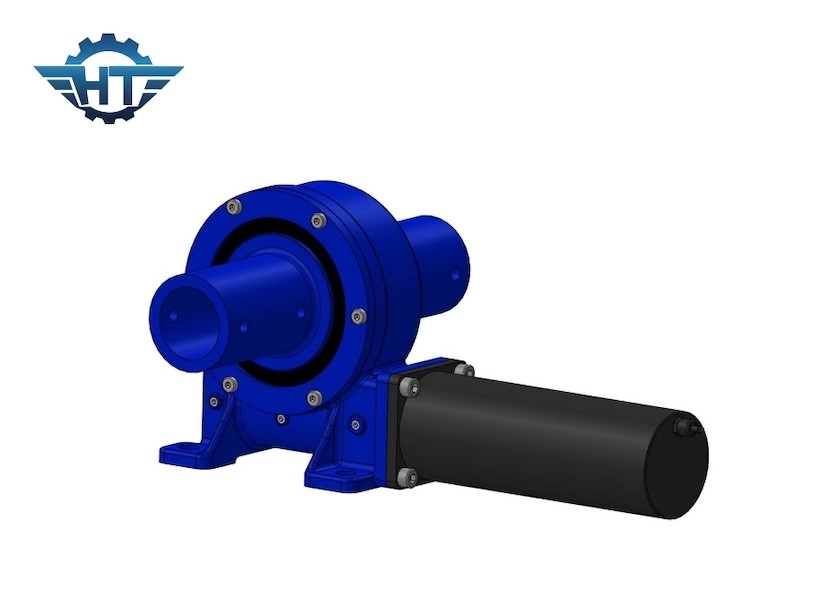

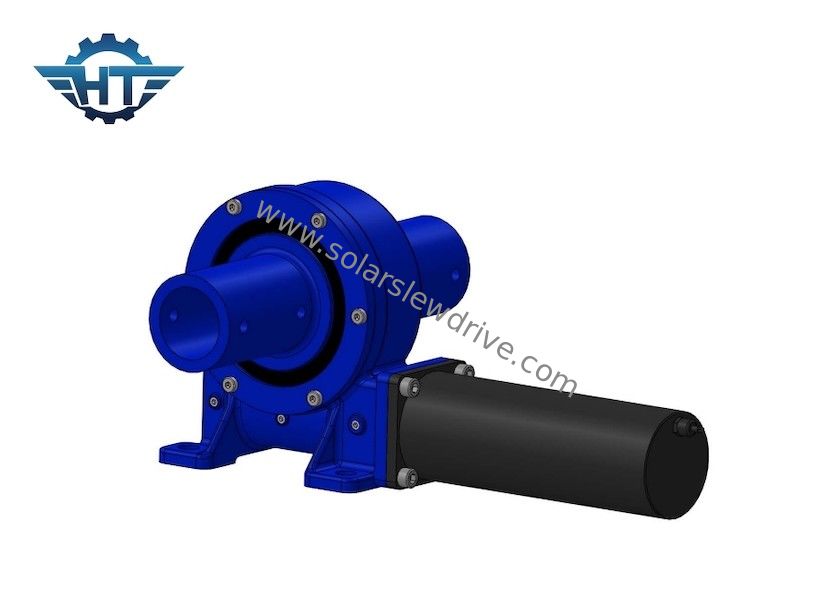

9-calowy pionowy napęd łożyska obrotowego do systemu śledzenia słonecznego o wysokim momencie obrotowym
Opis napędu pionowego łożyska obrotowego
Obrotowy napęd obrotowy jest łatwy w obsłudze i montażu.Aby zaoszczędzić miejsce, najpierw zastanów się, czy parametry, takie jak łożysko promieniowe wału i moment wywracający, są odpowiednie do zastosowania.Po drugie, aby zapewnić normalną żywotność produktu, prędkość wyjściowa obrotowego napędu obrotowego nie może przekraczać 3 obrotów.
Parametry serii VE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Aplikacja
Obrotowe urządzenie napędowe może być używane wszędzie tam, gdzie wymagany jest pełny obrót w tym samym czasie, co wymagana jest zmiana prędkości.Gdy konieczne jest zrealizowanie przeniesienia mocy większego momentu obrotowego, przeniesienie większej precyzji ruchu lub wybór mechanizmu wymagającego zwartej konstrukcji korpusu i wysokiej integralności, rozwiązaniem są urządzenia z napędem obrotowym.Bardziej powszechnymi zastosowaniami są zwykle obracające się w pełnym okręgu konstrukcje maszyn inżynieryjnych i budowlanych, a także energia słoneczna, energia wiatru i różne długoterminowe automatyczne maszyny śledzące.Łatwo jest przeprowadzić sterowanie cyfrowe, dzięki czemu ma wiele zastosowań w dziedzinie robotów przemysłowych.
Zastosowania obejmują trackery słoneczne, turbiny wiatrowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki opon, koparki, podnośniki samochodowe i turbiny wiatrowe, naczynia, anteny satelitarne itp.
