Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HANGTUO |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE5" |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | 145~226 USD/PC |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15~30 dni |
Możliwość Supply: | 12000 SZT/ROK |
Rodzaj: | Obrotowy napęd | Materiał: | QT |
---|---|---|---|
Aplikacja: | System magazynowania energii słonecznej | Gwarancja: | 10 lat |
Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
Silnik: | 24VDC | Funkcja: | 30-letni obowiązek życia |

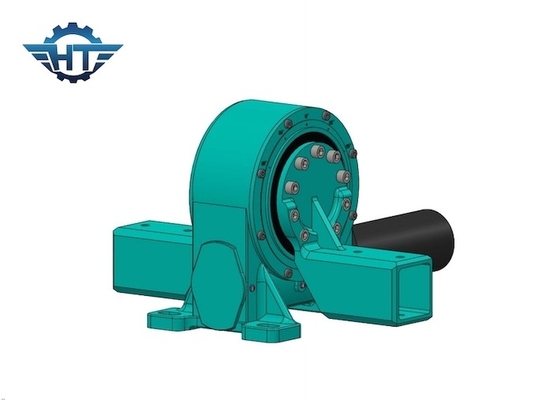

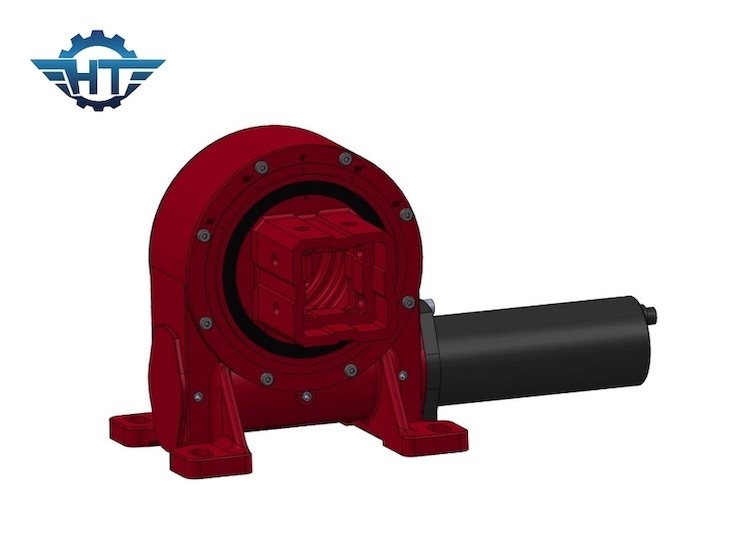

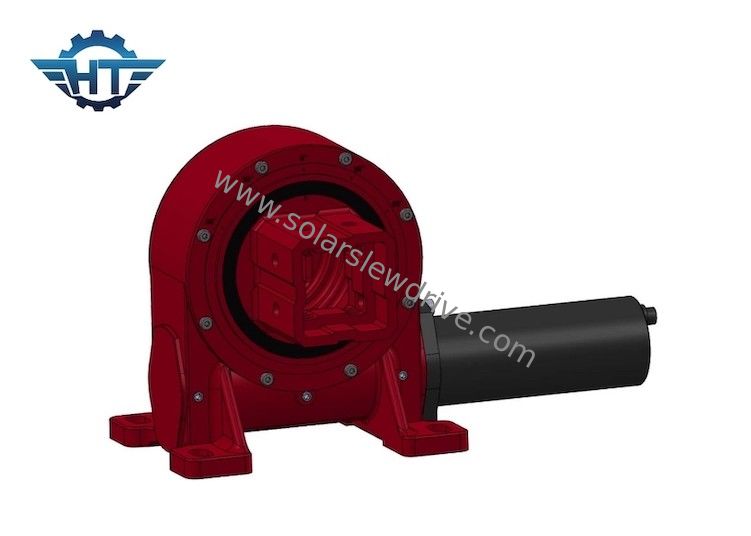

Kompaktowa, mała przekładnia ślimakowa z przekładnią ślimakową do systemu magazynowania energii słonecznej
Przekładnia ślimakowa o małym rozmiarzeOpis
Ponieważ reduktor obrotowy przyjmuje łożysko obrotowe i pierścieniową konstrukcję ślimakową, może osiągnąć kontakt wielozębny, dzięki czemu moment obrotowy przekładni jest duży, praca jest stabilna i może wytrzymać duże obciążenia promieniowe i osiowe oraz silne momenty wywracające (przeciw -moment obrotowy).odporność na wiatr), szeroko stosowany w systemach śledzenia fotowoltaiki słonecznej i innych nowych gałęziach przemysłu.
Parametry wydajności pionowego napędu obrotu
Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Cechy
1. Obróć od 0 ~ 180 ° lub ± 60 °
2. Podłącz silnik 12 V/24 V po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja
5. Racjonalne wykorzystanie przestrzeni
6. Bieg jest samoblokujący;
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
8. Niskie koszty utrzymania
