Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE9" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Model: | VE9 | Przełożenie: | 61:1 |
---|---|---|---|
APLIKACJA: | System śledzenia PV | Miejsce pochodzenia: | Changzhou, Chiny |
Silnik z przekładnią: | Przekładnia planetarna 24V | Certyfikat: | ISO9001, CE |
Kolor: | zgodnie z prośbą | Reakcja: | ≤0,1° |

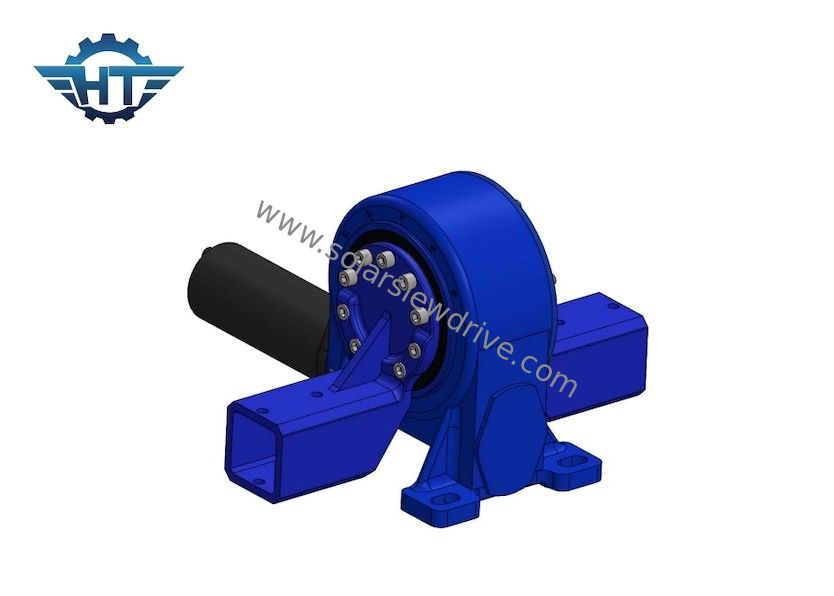

Przekładnia ślimakowa do dużych obciążeń z zamkniętym domem do systemu śledzenia PV
Przekładnia ślimakowa z przekładnią ślimakowąOpis
Zamknięty napęd obrotowy obudowy stosowany jest głównie w przypadku stosunkowo wysokich warunków pracy, takich jak pyłoszczelność, deszczoszczelność, antykorozyjność i inne sytuacje o wysokich wymaganiach dotyczących konstrukcji obrotowej, a stopień IP osiąga IP66.
Typowe cechy różnych napędów obrotowych mogą obejmować ślimak w kształcie klepsydry, który jest często uważany za bardziej wydajny, ponieważ wiele zębów na kole zębatym może być włączonych jednocześnie.Inne funkcje mogą obejmować obudowę ochronną przeznaczoną do utrzymania mechanizmów w czystości.Ogólnie rzecz biorąc, celem różnych napędów obrotowych jest zmiana ruchu osiowego na ruch promieniowy.W zależności od liczby gwintów na ślimaku i liczby zębów na kole zębatym, prędkość i moc siły osiowej zostaną zamienione na określoną siłę radykalną.W zależności od zastosowania, napęd obrotowy może być przydatny do wzmocnienia momentu obrotowego, który obraca mechanizm.
Parametry techniczne modelu VE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | TAk | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | TAk | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | TAk | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | TAk | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | TAk | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | TAk | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | TAk | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | TAk | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | TAk | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | TAk | 251 |
Aplikacje
Napęd obrotowy może być używany do wielu zastosowań.Obszary zastosowania obejmują koparki i dźwigi, kopalnie odkrywkowe i turbiny wiatrowe, a także anteny.Inne obszary zastosowania obejmują inżynierię i system śledzenia słońca.
