Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1600/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Model: | 9 cali |
|---|---|---|---|
| Przełożenie: | 61:1 | Precyzja: | ≤0,1° |
| Kierowca: | Silnik AC/DC | Kolor: | zgodnie z prośbą |
| Moment trzymania: | 30800 Nm | Pakiet: | obudowa ze sklejki |

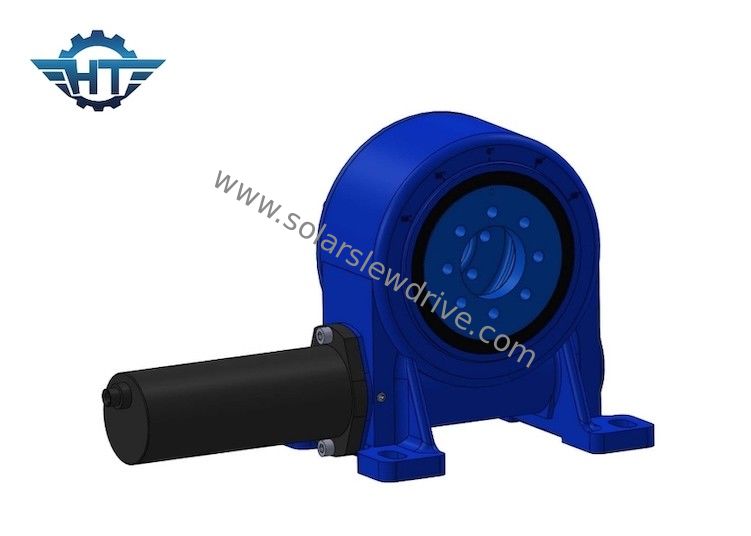

Przekładnia z napędem jednoosiowym VE9 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych
Przekładnia jednoosiowa z napędem obrotowymOpis
Napędy obrotowe VE zwane również pionowymi jednoosiowymi napędami obrotowymi to całkowicie zamknięty, pionowy napęd, który nie wymaga innych komponentów do montażu.Można go łatwo zamontować na płycie za pomocą zaledwie czterech śrub.Jest on najczęściej używany w jednoosiowych trackerach słonecznych, aby utrzymać panel słoneczny w stanie stabilnym podczas silnej burzy wiatrowej bez pękania.Może być również zainstalowany po obu stronach jednoosiowego systemu śledzenia słońca.Nasz napęd obrotowywykorzystuje technologię ślimaka klepsydrowego, która zapewni najwyższy poziom wytrzymałości i mocy, zwiększając tym samym żywotność i skracając przestoje.
Karta techniczna serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | TAk | 251 |
Cechy
1. Duża siła transmisji i zwarta konstrukcja.
2. Wielozębne zazębienie powierzchni znacznie poprawia nośność.A transmisja jest płynna, a hałas jest bardzo niski.
3. Samoblokujący, gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zębami zazębiających się kół zębatych, mechanizm ma samoblokujący się i może realizować samoczynne blokowanie wsteczne.Jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.
4. Siła osiowa robaka jest duża
Aplikacja
Zapewniamy niezawodne mechaniczne napędy obrotowe do poziomego jednoosiowego, dwuosiowego systemu śledzenia PV, projektowania śledzenia słonecznego CSP, CPV. Nasze profesjonalne i wysokiej jakości produkty będą również stosowane jako stabilne rozwiązanie na podnośniku koszowym, dźwigu samochodowym, chwytaku do drewna , wiertnica, sprzęt natryskowy, pojazd z modułem hydraulicznym, zautomatyzowane linie montażowe, systemy odchylania wiatru itp.
