| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 kawałek |
| Cena £: | USD 280~330/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

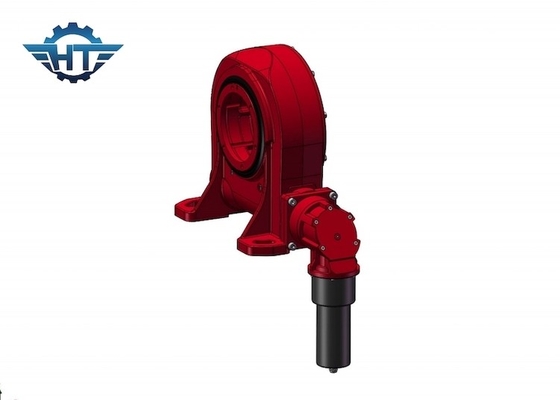

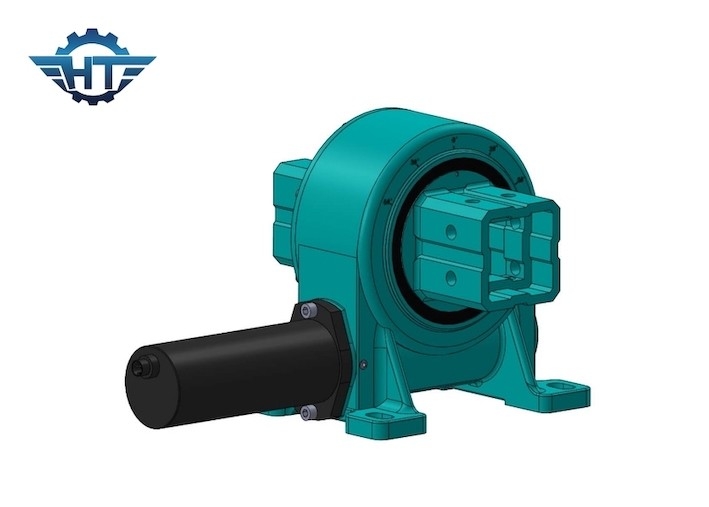

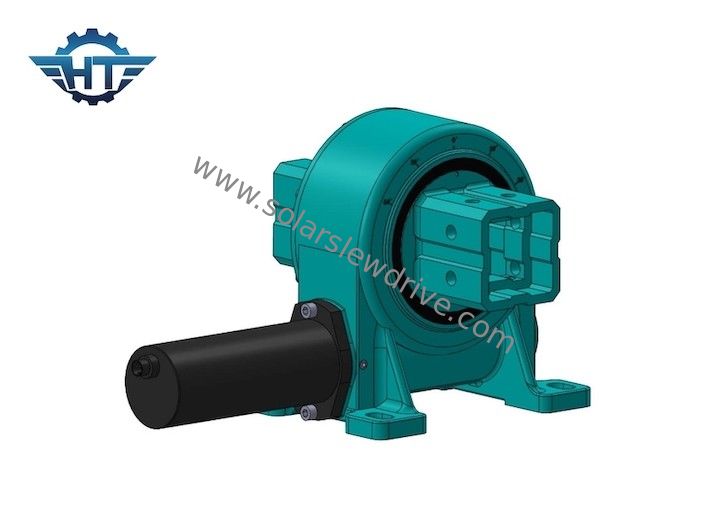

Pionowy napęd ślimakowy z pojedynczą osią do zewnętrznego systemu śledzenia słonecznego o długiej żywotności
Napęd obrotu przekładni ślimakowejOpis
Zamknięty napęd obrotowy znajduje szerokie zastosowanie w przypadku stosunkowo wysokich warunków pracy, które wymagają pyłoszczelności, deszczoszczelności, antykorozyjności i innych sytuacji o wysokich wymaganiach dotyczących konstrukcji obrotowej.Stopień IP osiąga IP66.
Arkusz danych napędu obrotowego modelu VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Cechy
Przekładnia samoblokująca.
Dostępne z montowanymi bezpośrednio motoreduktorami planetarnymi 24V/12V.
Wyższa odporność na zużycie przekładni ślimakowej, która może obciążać silny wyjściowy moment obrotowy i moment obrotowy przechylania przy dobrej stabilności i niezawodności.
Dostępne dla wyższego precyzyjnego pola śledzenia.
Aplikacje
Napęd obrotowy z przekładnią ślimakową może być stosowany w energetyce słonecznej, takiej jak system śledzenia PV, CSP, turbiny wiatrowe, dźwigi samochodowe, podnośniki, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, koparki, podnośniki samochodowe i turbiny wiatrowe, naczynia, satelita antena itp.
