| Brand Name: | HangTuo |
| Model Number: | VE9" |
| MOQ: | 1 kawałek |
| Cena £: | USD 100~1100 / pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

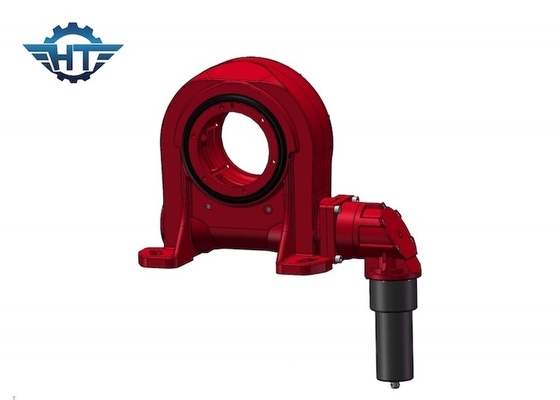

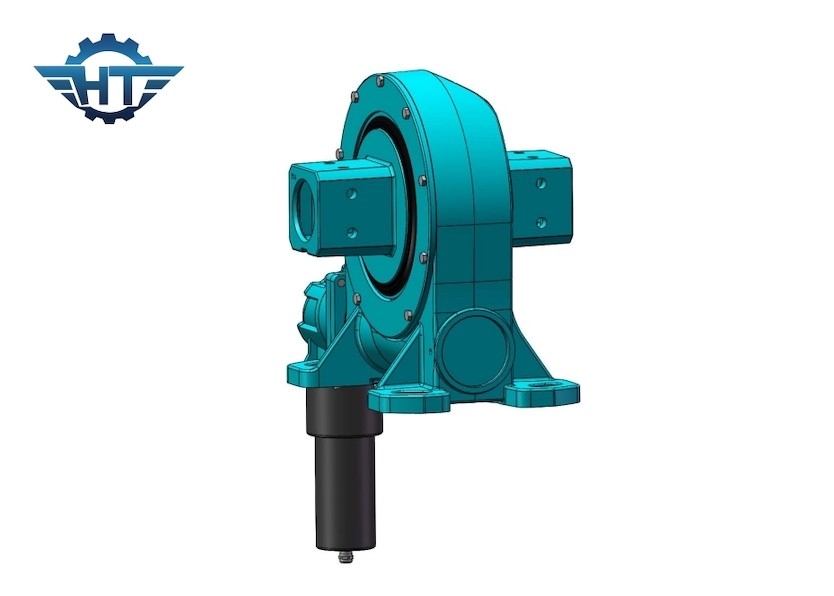

Pionowy napęd ślimakowy VE9 z zamkniętą obudową do systemu śledzenia słonecznego
Napęd obrotu przekładni ślimakowejOpis
Napędy obrotowe to aktualizacja mechanizmu napędu ślimakowego do zastosowań, w których moment obrotowy i obciążenie muszą być utrzymywane w tej samej przekładni.Hangtuo to producent specjalizujący się w produkcji i sprzedaży napędów obrotowych, oferujący konfigurowalne, wysokiej jakości i konkurencyjne cenowo napędy obrotowe.Będziemy z Tobą współpracować od projektu do realizacji, aby zapewnić pełną satysfakcję.
Dane techniczne napędu obrotu modelu VE
|
Parametry wydajności modelu VE |
||||||||||||
|
Model |
Znamionowy moment obrotowy (Nm) |
Moment trzymania (Nm) |
Moment przechylania (Nm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Stosunek |
Precyzja (stopień) |
Precyzja |
IP |
Tep pracy (℃) |
Samoblokujący |
waga (kg) |
|
3" |
600 |
1800 |
1500 |
22 |
15 |
31:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
12kg |
|
5" |
800 |
9200 |
5000 |
16 |
27 |
37:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
18kg |
|
7" |
1750 |
13200 |
7000 |
34 |
58 |
57:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
32kg |
|
8" |
2250 |
20400 |
11200 |
50 |
80 |
51:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
28kg |
|
9" |
4300 |
30800 |
16000 |
60 |
130 |
61:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
52kg |
|
12" |
5600 |
40560 |
25000 |
77 |
190 |
78:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
65 kg |
|
14" |
6750 |
44200 |
48000 |
110 |
230 |
85:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
88 kg |
|
17" |
9460 |
53040 |
67000 |
142 |
390 |
102:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
135 kg |
|
21" |
16000 |
65000 |
89000 |
337 |
640 |
125:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
192 kg |
|
25" |
21450 |
89000 |
112000 |
476 |
950 |
150:1 |
40% |
≤0,10 |
66 |
-40～+120 |
TAk |
251 kg |
Zalety
1. Modułowość
Ze względu na wysoki stopień integracji napędu obrotowego, użytkownik nie musi kupować i obrabiać każdej sztuki elementów składających się na urządzenie obrotowe, a także w pewnym stopniu skrócić proces przygotowania na początku produkcji wyrobu, tym samym znacznie poprawiając wydajność pracy.
2. bezpieczeństwo
Przekładnia ślimakowa o charakterystyce samohamowania wstecznego, może osiągnąć samohamowanie wsteczne, które może być napędzane tylko przez ślimak i nie może być napędzane przez przekładnię ślimakową.Ta funkcja pozwala, aby napęd obrotowy mógł być szeroko stosowany w podnoszeniu, pracach lotniczych i innych urządzeniach, jednocześnie poprawiając szereg treści naukowych i technologicznych, ale także znacznie poprawiając stabilność działania i współczynnika bezpieczeństwa działania hosta.Napęd obrotowy z tradycyjnymi produktami obrotowymi, w porównaniu z montażem jest prosty, łatwy w utrzymaniu, w większym stopniu oszczędzający miejsce do montażu.
3. Uprość projekt hosta
W porównaniu z tradycyjnym napędem zębatym, przekładnia ślimakowa może mieć stosunkowo duży współczynnik redukcji, w niektórych przypadkach host może zaoszczędzić części reduktora, aby zmniejszyć koszty zakupu dla klientów, ale także znacznie zmniejszyć wskaźnik awaryjności hosta.
Aplikacje
Pole wytwarzania energii fotowoltaicznej
Wytwarzanie energii fotowoltaicznej jest ważną i szeroko stosowaną dziedziną napędu obrotowego.Moduł fotowoltaiczny słoneczny z napędem obrotowym jako elementem obrotowym może dokładnie regulować kąt obrotu i kąt elewacji hosta zgodnie z różnymi pozycjami słońca w ciągu dnia, dzięki czemu panel słoneczny jest zawsze pod najlepszym kątem odbioru.
