Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Model: | VE9" |
|---|---|---|---|
| Efektywność: | 40% | Przełożenie: | 61:1 |
| Znamionowy wyjściowy moment obrotowy: | 4300 Nm | Moment trzymania: | 27200 Nm |
| Moment przechylania: | 16000 Nm | Dokładny: | mniej niż 0,1 stopnia |
| Podkreślić: | Przekładnia z napędem solarnym o dużej wytrzymałości,silnik elektryczny z napędem solarnym IP66,napęd solarny o mocy 4300 Nm |
||

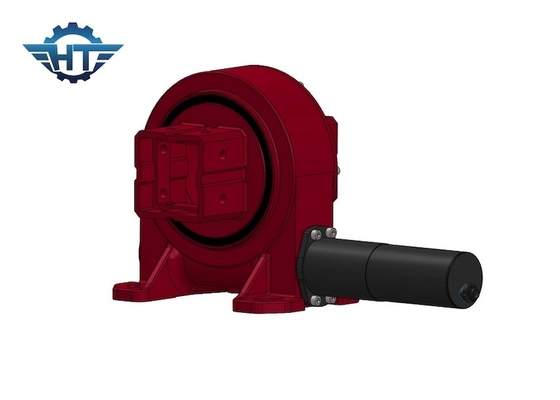

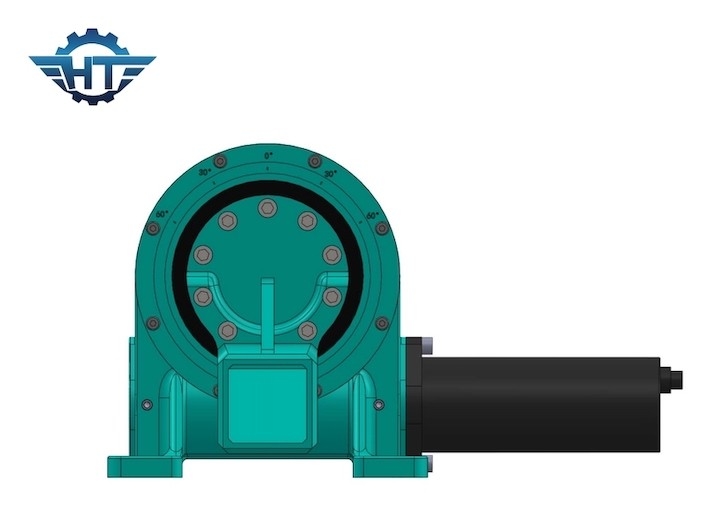

Przekładnia z napędem obrotowym IP66 o dużej wytrzymałości do jednoosiowego systemu śledzenia słonecznego silnika elektrycznego
Przekładnia z napędem obrotowym o dużej wytrzymałościOpis
Obrotowe urządzenie napędowe jest również znane jako reduktor obrotowy, reduktor biegów, reduktor gramofonu i mechanizm obrotowy.Są to wszystkie rodzaje reduktorów, które wykorzystują łożysko wieńcowe jako główną podporę i wykorzystują koła zębate lub ślimaki jako pomocnicze źródło napędu, aby realizować funkcje hamowania i pełnego obrotu.Skład napędu obrotowego obejmuje głównie przekładnię (lub ślimak), łożysko obrotowe, silnik, obudowę i podstawę.Napęd obrotowy można zasadniczo podzielić na napęd obrotowy z pojedynczym ślimakiem, napęd obrotowy z podwójnym ślimakiem i napęd obrotowy specjalnego typu.
Dane techniczne
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 4300 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 27 tys. Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 37:1 | Efektywność | 40% |
Dane techniczne napędu obrotu VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
Zalety
1. Obrót ± 60 °, twardy stop/twardy limit wewnątrz napędu w przypadku awarii oprogramowania sterującego;
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
