Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE9" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Model: | VE9" | Przełożenie: | 61:1 |
|---|---|---|---|
| Aplikacja: | System śledzenia słonecznego | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Przekładnia planetarna | Certyfikat: | ISO9001, CE |
| Kolor: | zgodnie z prośbą | Reakcja: | ≤0,1° |
| Podkreślić: | duże łożysko ślimakowe o współczynniku obrotu,przekładnia planetarna Solar Slew Drive,60 KN Solar Slew Drive |
||

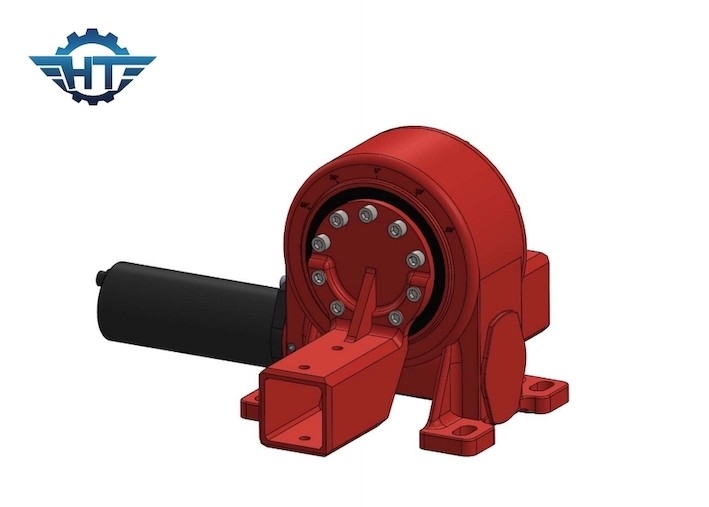

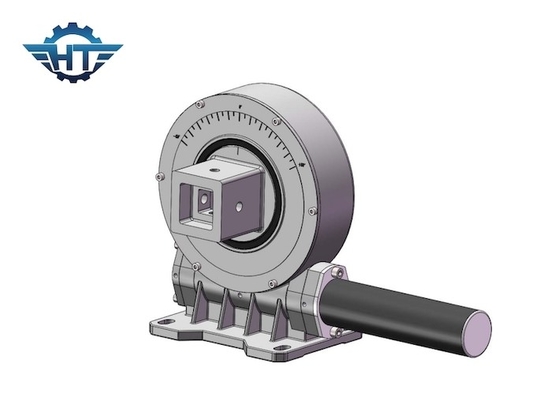

Łożysko obrotowe o dużym przełożeniu przekładni ślimakowej do automatycznego systemu śledzenia słonecznego
Łożysko obrotowe przekładni ślimakowejOpis
Nasze napędy obrotowe mogą być używane w prawie każdym zastosowaniu, które wymaga ruchu po pełnym obrocie lub w ograniczonym kącie.Napędy obrotowe są zaprojektowane do przenoszenia obciążeń promieniowych lub osiowych z wysokim momentem obrotowym.Górnictwo, budownictwo, obróbka metali i inne zastosowania, które wymagają niesłabnącej siły i bezbłędnej precyzji, wykorzystują technologię obrotową dla zapewnienia bezpieczeństwa i dokładności.
Opcje naszych napędów wahadłowych są następujące:
Napęd pojedynczego ślimaka
Podwójny napęd ślimakowy
Silnik hydrauliczny
Silnik elektryczny
Silnik pneumatyczny
Koder
Dokładność śledzenia
Otwarty dom
Dom zamknięty
Parametry
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 4300 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 27,2 KNm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 61:1 | Efektywność | 40% |
Dane techniczne napędu obrotu serii VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 244 kg |
