Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Place of Origin: | China |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Model Number: | VE9” |
| Minimum Order Quantity: | 1 piece |
|---|---|
| Cena: | USD 280~504 / pc |
| Packaging Details: | plywood box |
| Delivery Time: | 15~45 days |
| Payment Terms: | L/C, T/T, Western Union |
| Supply Ability: | 2000 pcs per month |
| Model: | 9 inch | Application: | Solar Tracking System |
|---|---|---|---|
| Color: | As Requested | Gear Ratio: | 61:1 |
| Efficiency: | 40% | Precise: | ≤ 0.1 |
| Driver: | Electric Motor | Type: | vertical mounted |

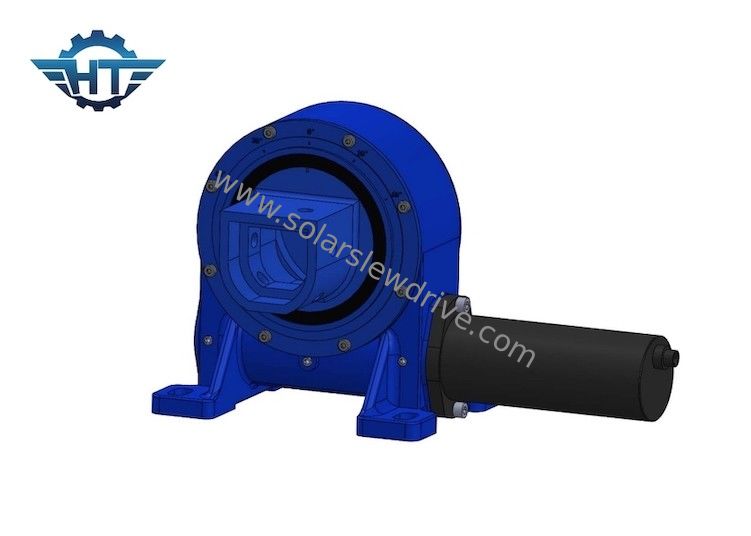

Przekładnia ślimakowa kopertująca klepsydrowa do samoblokującego systemu śledzenia słonecznego
Obwiedniowy napęd ślimakowy z przekładnią ślimakowąOpis
Dokładność śledzenia
Nasze napędy obrotowe znajdują zastosowanie w aplikacjach wymagających wysokiej precyzji i absolutnej niezawodności.Minimalna dokładność naszych napędów wahadłowych wynosi 0,05 stopnia.
Pełny zakres obrotu koła
Nieskończony obrót o 360 stopni bez żadnych ograniczeń.
Model standardowy
Od małego rozmiaru 1" aż do dużego rozmiaru (21") przekładnia ślimakowa może uzyskać stosunkowo większy stopień redukcji.W niektórych przypadkach części reduktora można pominąć w silniku głównym, co zmniejsza koszty zakupu dla klientów, a także znacznie zmniejsza występowanie awarii silnika głównego.
Parametry serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większe obciążenie przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
