| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1 kawałek |
| Cena £: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

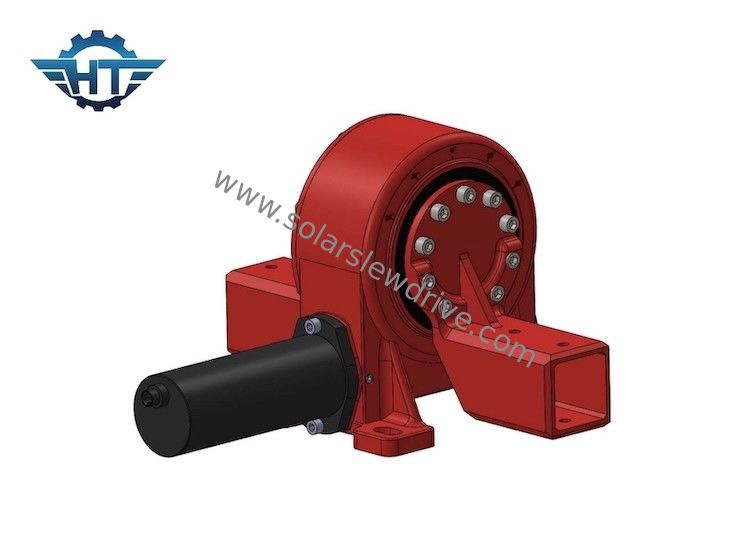

VE8 Single Axis Solar Tracker Slew Drive, pionowy napęd obrotu do systemu śledzenia słońca
Jednoosiowy napęd obrotowy VE8Opis
Obrotowy napęd ślimakowy otaczający jest głównym produktem marki Hangtuo.Ten produkt jest używany głównie w trudnych i złożonych sytuacjach obciążenia przy niskiej prędkości, takich jak synchroniczne śledzenie dużych paneli słonecznych i regulacja kierunku łopat turbin wiatrowych.Aby załadować i wywrócić moment, dobrze wykonane, specyfikacje instalacji, reduktor powrotu ślimaka kopertowego używany w zakresie projektowym, jego żywotność może wynosić nawet trzydzieści lat.
Dane dotyczące wydajności napędu obrotowego serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Aplikacja
Napęd obrotowy jest idealnym produktem do zastosowań wymagających wytrzymałości momentu obrotowego.
Slew Drive For Solar: jest przeznaczony do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.
W przypadku generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych
Do zastosowań w maszynach budowlanych: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, dźwigu dokowym, chwytaku do drewna
Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota
W przypadku satelity: napęd obrotu może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
