Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | VE3" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 330~450/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Model: | VE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Efektywność: | 40% |
| Kolor: | RAL 9006 | Aplikacja: | systemy śledzenia słońca |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silnik 24VDC |
| Gwarancja: | 5~10 lat | Certyfikat: | ISO9001, CE |
| High Light: | Jednoosiowy obrotowy solarny napęd obrotowy,solarny napęd obrotowy IP66,obrotowy solarny napęd obrotowy o wysokiej precyzji |
||

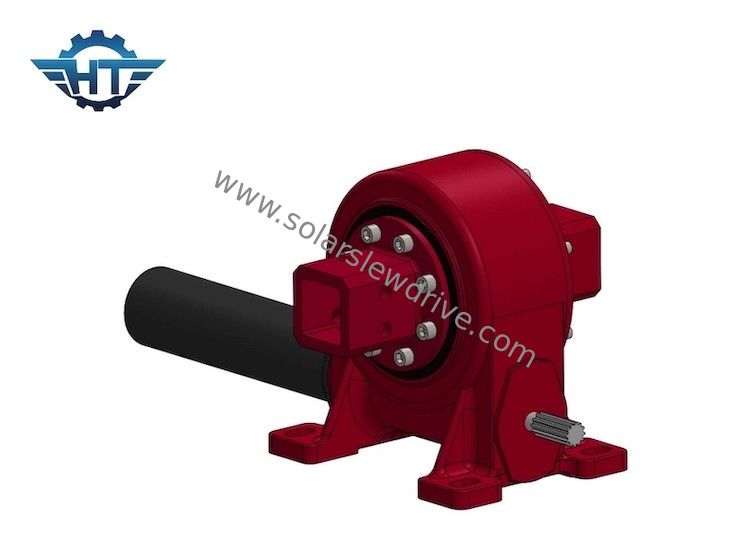

Obrotowy napęd obrotowy z pojedynczą osią IP66 o wysokiej precyzji dla trackerów fotowoltaicznych
Jednoosiowy obrotowy napęd obrotowyOpis
Produkty z obrotowym napędem obrotowym można podzielić na dwa typy: typ otwarty i typ zamknięty zgodnie ze stanem zamkniętym i można je podzielić na typ przekładni i typ przekładni ślimakowej zgodnie z różnymi formami przekładni.Hangtuo oferuje tego typu produkty, a użytkownicy muszą spełniać własne wymagania dotyczące aplikacji i korzystać ze środowiska, aby dokonywać wyborów.
Zamknięta konstrukcja jest zwykle stosowana w środowiskach wilgotnych, o średnim zapyleniu lub korozyjnych gazach, a także w sytuacjach o wysokich wymaganiach ochrony środowiska, które nie pozwalają na wyciek smaru.Zamknięte środowisko może skutecznie zapobiegać przedostawaniu się zanieczyszczeń do korpusu napędu obrotowego i ulepszać maszynę.Jednakże, gdy w otoczeniu jest zbyt dużo kurzu, a napęd obrotowy jest całkowicie zanurzony w kurzu, uszczelnienia, które pełnią rolę uszczelniającą, przyspieszą zużycie i szybko ulegną awarii.W tej chwili zamknięte środowisko może być niewygodne dla konserwacji i wymiany części.Bardziej odpowiednie jest zastosowanie otwartej struktury i wybór hartowania powierzchni zęba, aby poprawić trwałość maszyny.Dodatkowo otwarta struktura ułatwia usuwanie zanieczyszczeń.Jeśli użytkowanie i konserwacja mogą być wykonane dobrze, niekoniecznie muszą mieć krótszą żywotność niż zamknięta konstrukcja.W procesie doboru produktów należy kompleksowo uwzględnić różne czynniki.
Parametry wydajnościowe serii VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 251 |
Silnik prądu stałego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Używamy szlifowania wałka zamiast szlifowania ślizgowego, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne na otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
