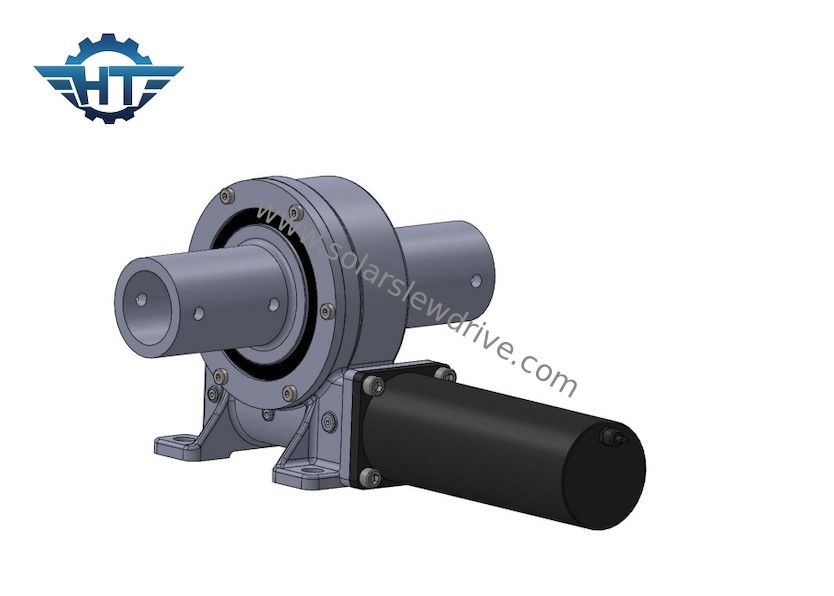

Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych

Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych

  • Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych
  • Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych
Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HangTuo
Orzecznictwo: CE, ISO9001
Numer modelu: VE7"
Zapłata:
Minimalne zamówienie: 1 kawałek
Cena: USD 100~1600/ pc
Szczegóły pakowania: Pudło ze sklejki
Czas dostawy: 15 ~ 45 dni
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 2000 sztuk miesięcznie
Kontakt
Szczegółowy opis produktu
Materiał: QT Model: VE7 cale
Przełożenie: 57:1 Precyzja: ≤ 0,1 stopnia
Kierowca: Silnik prądu stałego Kolor: zgodnie z prośbą
Moment trzymania: 30800 Nm Pakiet: obudowa ze sklejki
High Light:

Pozioma przekładnia ślimakowa z przekładnią ślimakową

,

napęd z przekładnią zębatą VE7 cala

,

system śledzenia paneli fotowoltaicznych

Napęd ślimakowy z przekładnią ślimakową VE7 do poziomego jednoosiowego systemu śledzenia paneli fotowoltaicznych



Napęd obrotu przekładni ślimakowejOpis



Napęd można podzielić na dwa typy: napęd zębaty i przekładnię ślimakową według różnych form transmisji i można go podzielić na dwa typy: typ otwarty i typ zamknięty według różnych zamkniętych form transmisji.Najprostsza forma napędu obrotowego stosowana jest w koparkach, żurawiach wieżowych i innych maszynach budowlanych.Obrotnica napędu na produkcie jest ostatnim ogniwem łańcucha przekładni redukcyjnej.Ten napęd obrotowy jest otwartą przekładnią zębatą, a jego przód musi być wyposażony w reduktor planetarny o dużym przełożeniu jako pobór mocy, więc można go nazwać tylko napędem obrotowym.Prototyp napędu, w celu poszerzenia zakresu zastosowań tego typu produktów oraz dalszego zwiększenia wygody użytkowania i konserwacji produktu, został opracowany napęd obrotowy ze zintegrowaną przekładnią ślimakową i napędem ślimakowym.Zastosowany w tego typu produktach napęd obrotowy wyposażony w ślimak otaczający nie tylko zwiększa moment napędowy, ale także dodatkowo poprawia dokładność jazdy i może być sterowany cyfrowo, dzięki czemu jest szeroko stosowany w urządzeniach śledzących i dostrajających na słońcu i wietrze sprzęt do wytwarzania energii.Ma dobre wyniki w zastosowaniach w dziedzinie robotów, radarów, niskoobrotowego podnoszenia ciężkich ładunków, sprzętu do podnoszenia, precyzyjnych obrotnic CNC i innych produktów.



Karta techniczna napędu obrotowego serii VE



Model Stosunek Znamionowy moment obrotowy (Nm) Moment przechylania (Nm) Moment trzymania (Nm) Obciążenie osiowe (kN) Obciążenie promieniowe (kN) Efektywność Samoblokujący Waga (kg)
3" 31:1 600 1500 1800 22 15 40% TAk 12
5" 37:1 800 5000 9200 16 27 40% TAk 18
7" 57:1 1750 7000 13200 34 58 40% TAk 32
8" 51:1 2250 11200 20400 50 80 40% TAk 28
9" 61:1 2250 16000 30800 60 130 40% TAk 52
12" 78:1 4300 25000 40560 77 190 40% TAk 65
14" 85:1 5600 48000 44200 110 230 40% TAk 88
17" 102:1 6750 67000 53040 142 390 40% TAk 135
21" 125:1 16000 89000 65000 337 640 40% TAk 192
25" 150:1 21450 112000 89000 476 950 40% TAk 251



Aplikacja



Jesteśmy zaangażowani w badania, rozwój i stosowanie wysokiej jakości napędów obrotowych.Zapewniamy niezawodne mechaniczne napędy obrotowe do poziomego jednoosiowego, dwuosiowego systemu śledzenia PV, projektowania śledzenia słonecznego CSP, CPV. Nasze profesjonalne i wysokiej jakości produkty będą również stosowane jako stabilne rozwiązanie na podnośniku koszowym, dźwigu samochodowym, chwytaku do drewna , wiertnica, sprzęt natryskowy, pojazd z modułem hydraulicznym, zautomatyzowane linie montażowe, systemy odchylania wiatru itp.
