| Brand Name: | HangTuo |
| Model Number: | SE12" |
| MOQ: | 1 kawałek |
| Cena £: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 dni |
| Payment Terms: | L/C, T/T, Western Union |

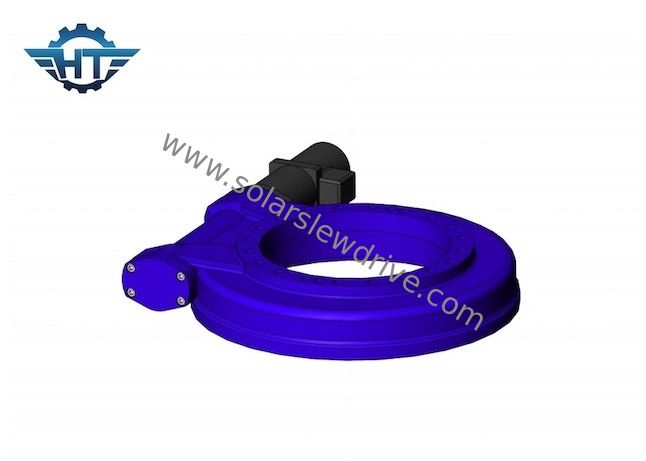

Precyzyjny napęd ślimakowy z przekładnią ślimakową z silnikiem elektrycznym do automatycznego systemu śledzenia PV
Napęd obrotu przekładni ślimakowejOpis
Obrotowe urządzenie napędowe wywodzi się z łożyska obrotowego.Dlatego, oprócz właściwości łożyska obrotowego, napęd obrotowy ma pewne zalety, których nie ma łożysko obrotowe, takie jak zintegrowana konstrukcja, wygodna instalacja, wysoki poziom ochrony i samohamowanie.Dlatego obrotowe urządzenie napędowe ma szeroki zakres zastosowań w przemyśle maszynowym, dźwigowym, medycznym, systemie śledzenia słońca, systemie śledzenia satelitarnego, energetyce wiatrowej i wielu innych gałęziach przemysłu.
Parametry wydajności serii SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Zaawansowane badania i rozwój
1. niezależny i kompletny mechanizm rozwoju
2. Oprogramowanie do modelowania 3D do prowadzenia naukowej analizy obciążenia i produkcji
3. Standardowy proces projektowania produktu:
3.1 zapytania techniczne klienta
3.2 Analiza APQP&PPAP&FEMA
3.3 Model 3D
Symulacja 3.4 dla napędu obrotowego
3.5 rysunek produkcyjny i instrukcje obsługi
