Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE14" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 330~360/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Numer modelu: | SE14" | Surowiec: | QT |
|---|---|---|---|
| Moment trzymania: | 54200 Nm | Moment przechylania: | 68000 Nm |
| Wyjściowy moment obrotowy: | 6550 Nm | Statyczne obciążenie osiowe: | 680 kN |
| Statyczne obciążenie radykalne: | 230 kN | Waga: | 63 kg |

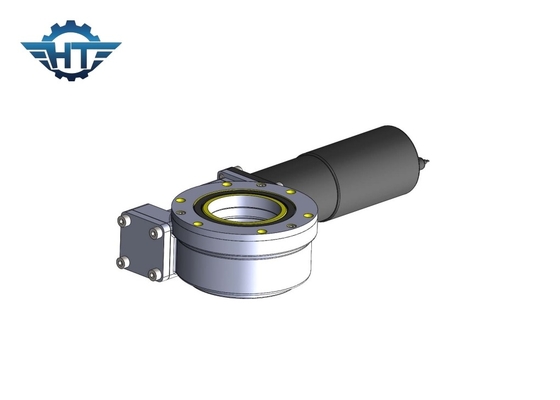

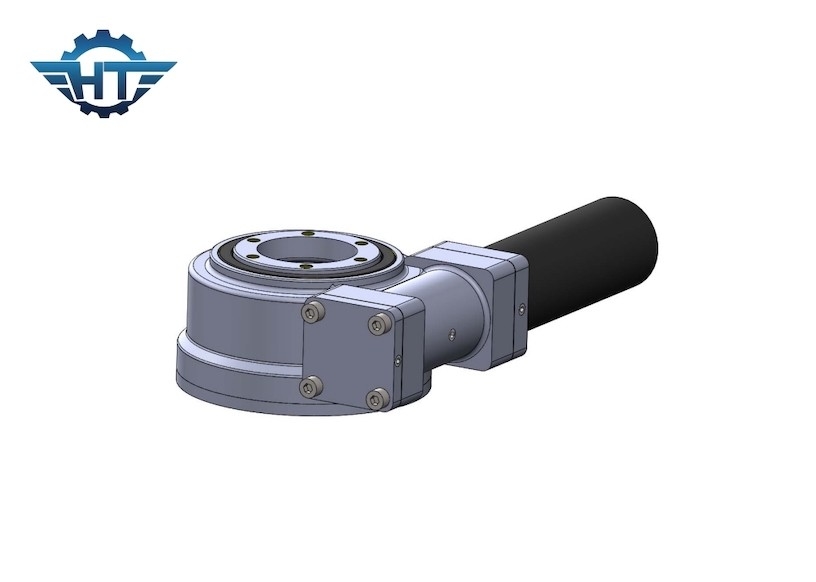

Przekładnia ślimakowa z napędem poziomym SE z motoreduktorem do systemu śledzenia słonecznego
Przekładnia ślimakowa z napędem obrotowym Opis
Napęd obrotowy SE wykorzystuje technologię napędu ślimakowego klepsydry i przyjmuje strukturę ślimaka klepsydrowego z wieloma biegami o dobrej odporności na uderzenia i nadaje się do bardziej precyzyjnych zastosowań, aby osiągnąć maksymalny moment obrotowy przekładni i najbardziej stabilny obrót.Standardowy napęd wahadłowy jest wyposażony w zamkniętą obudowę i pojedynczy samozamykający się ślimak klepsydrowy.Gdy pobór mocy zostanie przywrócony do położenia neutralnego, ślimak zablokuje ładunek w miejscu bez żadnego zewnętrznego hamowania.Taka konstrukcja sprawia, że napęd obrotowy SE jest idealnym rozwiązaniem do dopasowania względnego obrotu dwóch obiektów.
Wydajność serii SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Transport, przenoszenie i przechowywanie
Transportować tylko w pozycji poziomej, należy unikać uderzeń.
Załóż rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.
Użyj otworów pierścieni w napędach obrotnicy, aby zamocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.
Przechowywać wyłącznie w pozycji poziomej iw pomieszczeniach zamkniętych, chronić przed zamoczeniem, ochrona antykorozyjna odsłoniętych powierzchni współpracujących trwa ok. 1 miesiąca w zamkniętym opakowaniu.Dłuższe przechowywanie wymaga specjalnych środków ochronnych.
Transport nieopakowanych pierścieni obrotowych
Używaj odpowiedniego sprzętu do podnoszenia / nigdy nie transportuj produktu w pionie
Rozpakowane napędy obrotowe można transportować za pomocą podnośnika pod następującymi warunkami:
