Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | VE |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 100~1600/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 500 sztuk miesięcznie |
Nazwa handlowa: | Hangtuo | Materiał: | 50Mn, 42CrMo |
---|---|---|---|
Certyfikat: | ISO9001, CE | Oś: | Pojedyncza oś |
Silnik: | 24VDC | Konserwacja: | Wolny |
Kolor: | zgodnie z prośbą | Samoblokujący: | TAk |
High Light: | VE 9 Slew Drive Gearbox,Slew Drive Gearbox Solar Tracking System,Slew Drive Gearbox Single Axis |

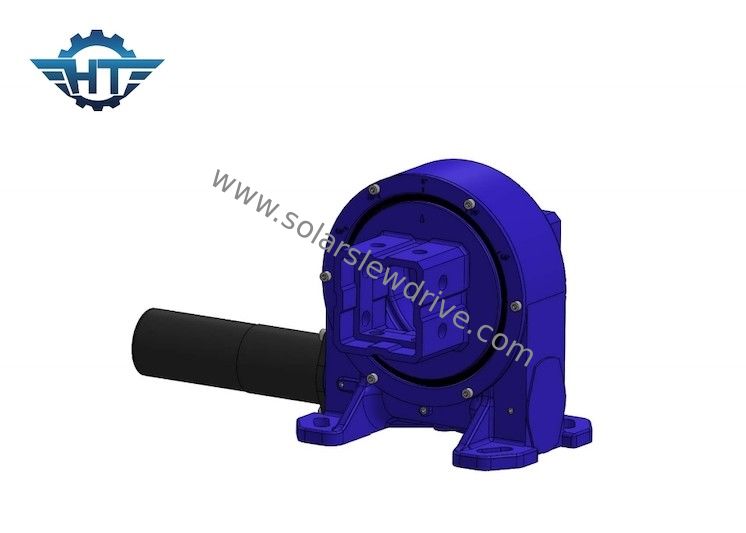

Skrzynia biegów VE9 Slew Drive z domem IP66 do systemu śledzenia słonecznego
Przekładnia z napędem obrotowymOpis
Jednoosiowy napęd obrotowy to standard przemysłowy, obracający się wokół jednej osi.Posiada cechy niezawodnego, łatwego w instalacji i bardzo szeroko stosowanego.
Napędy obrotowe serii VE są specjalnie zaprojektowane do śledzenia słońca i aplikacji z wymaganiami dotyczącymi osi poziomej.W pełni zamknięte napędy obrotu pionowego serii VE są łatwe w montażu i nie wymagają do montażu dodatkowych akcesoriów.Na spodzie urządzenia znajdują się cztery otwory montażowe, które można zamontować bezpośrednio w systemie.
Aby zapewnić stabilność paneli słonecznych przy silnym wietrze, seria VE to napędy o dużej mocy, które mogą obracać się i precyzyjnie ustawiać długie układy paneli w celu uzyskania lepszych rozwiązań w zakresie pozyskiwania energii.
Arkusz danych typu VE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | TAk | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | TAk | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | TAk | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | TAk | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | TAk | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | TAk | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | TAk | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | TAk | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | TAk | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | TAk | 251 |
Cechy
Seria urządzeń obrotowych VE oferuje niezawodną dokładność oraz szereg funkcji i korzyści.
Zaprojektowany dla jednoosiowych trackerów słonecznych i aplikacji wymagających wyjścia osi poziomej
Zastosowany zespół łożyska obrotowego
Obrót o 360°
Zestaw narzędzi samoblokujących
Wejściowy moment obrotowy, wyjściowy moment obrotowy i instalacja można dostosować;
Opcja silnika elektrycznego/hydraulicznego
