Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych
 |
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SE3“ |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 100~1100/ pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Przełożenie: | 31:1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Moment trzymania: | 7000 Nm |
| Moment przechylania: | 744 Nm | Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min |
| Stosowanie: | Lokalizatory słoneczne | Funkcja ochrony: | IP66 |
| High Light: | Napęd obrotowy z przekładnią ślimakową SE3 Solar,napęd ślimakowy z przekładnią ślimakową 7000 Nm,napęd z przekładnią ślimakową Solar Tracking System |
||

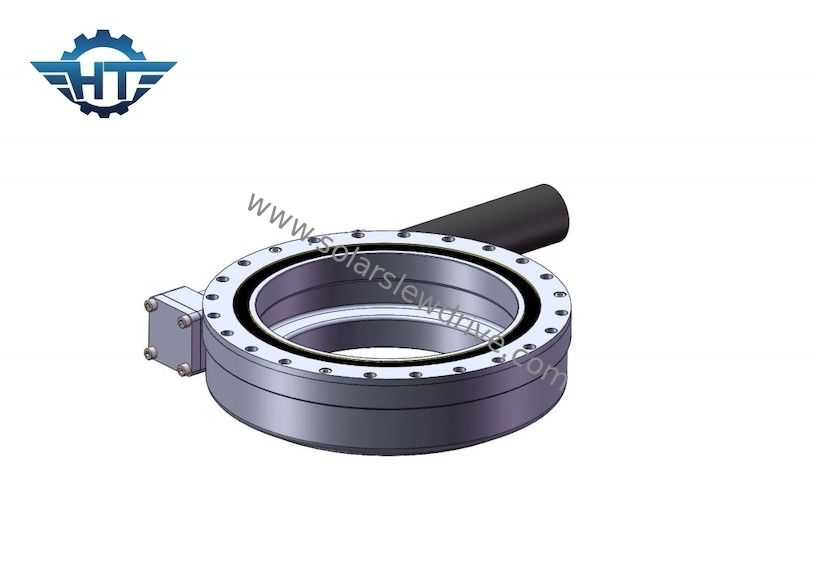

SE3 Mały solarny napęd ślimakowy z przekładnią ślimakową do systemu śledzenia montażu PV
Napęd obrotu przekładni ślimakowejDopis
Kompaktowy napęd ślimakowy Changzhou Hangtuo znany jest z dużej gęstości mocy.Napęd ślimakowy zapewnia przeniesienie momentu obrotowego na wieniec obrotowy.Ta konstrukcja jest szczególnie odpowiednia do zastosowań o dużych siłach i ograniczonej przestrzeni, takich jak przekładnie kierownicze do podwozi dźwigów i ciężkich pojazdów, żurawie załadunkowe, maszyny budowlane, rolnicze i leśne.
Parametry napędu poziomego SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Moment trzymania | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | TAk | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | TAk | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | TAk | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | TAk | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | TAk | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 182 |
Silnik prądu stałego napędu obrotowego
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne w otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
