Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SE14" |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 330~360/ pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Numer modelu: | SE14 | Waga: | 63 kg |
---|---|---|---|
Moment trzymania: | 54200 Nm | Moment przechylania: | 68000 Nm |
Wyjściowy moment obrotowy: | 6550 Nm | Statyczne obciążenie osiowe: | 680 kN |
Statyczne obciążenie radykalne: | 230 kN | Surowiec: | 50Mn, 42CrMo |
High Light: | Przekładnia z napędem obrotowym silnika przekładniowego,przekładnia z napędem obrotowym SE,przekładnia z napędem obrotowym 6550 Nm |

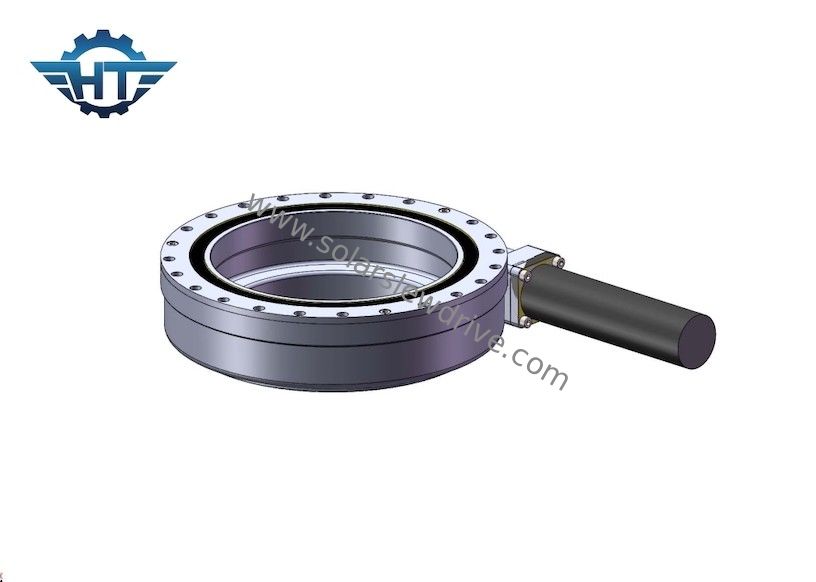

Przekładnia z poziomym napędem obrotowym SE z motoreduktorem do systemu śledzenia słonecznego
Opis przekładni napędu obrotowego
Napęd obrotowy jest również nazywany urządzeniem obrotowym, urządzeniem napędu obrotowego, parą napędu obrotowego, reduktorem obrotu, obrotnicą obrotową itp. Głównymi elementami napędu obrotowego są: łożysko obrotowe, ślimak, podstawa odlewnicza oraz niektóre standardowe części, takie jak łożyska, śruby, itp. Obrotowe urządzenie napędowe wykorzystuje ruch osi, aby zmniejszyć zużycie siły i odgrywać rolę w ochronie bezpieczeństwa.
Występ serii SE
Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | waga (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Aplikacja
Napędy obrotowe są stosowane głównie w specjalnych platformach kierowniczych pojazdów, ciężkich ciężarówkach platformowych, dźwigach kontenerowych, dźwigach samochodowych, dźwigach samochodowych, pojazdach latających, dźwigach, suwnicach bramowych, małych elektrowniach wiatrowych, komunikacji lotniczej, odbiorze satelitarnym, namierzaniu słonecznym systemów i wielu innych branż.Szczególnie w ostatnich latach szeroko wykorzystywany jest szybki rozwój energetyki słonecznej fotowoltaicznej.Napęd obrotowy jest stosowany w przemyśle fotowoltaicznym i jest zwykle wyposażony w obrotowy motoreduktor lub motoreduktor prądu przemiennego;w maszynach budowlanych silnik hydrauliczny jest głównie skonfigurowany jako napęd mechaniczny.
