Dostarczanie innowacyjnych i ekonomicznych napędów obrotowych

|
| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HangTuo |
| Orzecznictwo: | CE, ISO9001 |
| Numer modelu: | SDE3" |
| Minimalne zamówienie: | 1 kawałek |
|---|---|
| Cena: | USD 280~504 / pc |
| Szczegóły pakowania: | Pudło ze sklejki |
| Czas dostawy: | 15 ~ 45 dni |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 2000 sztuk miesięcznie |
| Materiał: | QT | Przełożenie: | 31:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 600 Nm | Moment trzymania: | 1500 Nm |
| Moment przechylania: | 5800 Nm | Kolor standardowy: | RAL 9006 |
| Reakcja: | ＜0,1° | Obracanie: | azymut i elewacja |
| High Light: | Przekładnia z napędem obrotowym o wysokiej precyzji,napęd obrotu o wysokim momencie obrotowym,napęd obrotu systemu śledzenia słońca CSP |
||

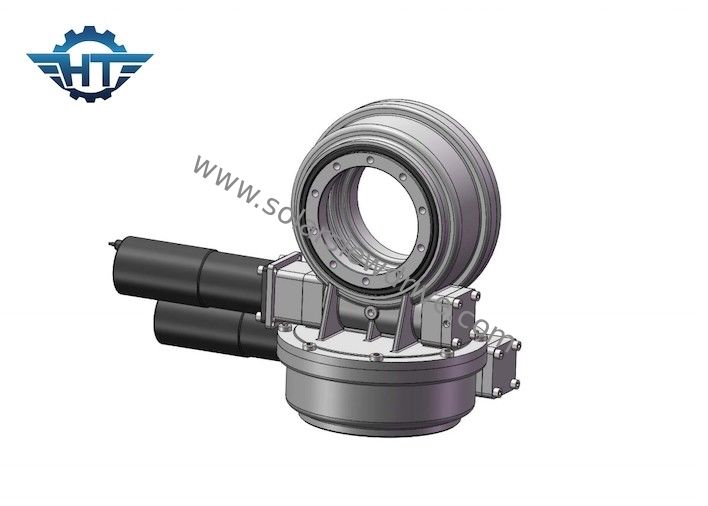

Mały rozmiar przekładnia z napędem obrotowym o wysokiej precyzji do systemu śledzenia słońca CSP o wysokim momencie trzymania
Mały, precyzyjny napęd obrotu o wysokiej precyzjiOpis
Zalety i wady technologii śledzenia zależą głównie od jakości systemu sterowania i układu napędowego, a jako najczęściej stosowany sprzęt napędowy w systemie śledzenia elektrowni słonecznej, zwłaszcza stacji CSP wieżowej, reduktora napędu obrotowego może dokładnie i niezawodnie sterować systemem śledzenia, aby śledzić słońce w czasie rzeczywistym, a jego dokładność obrotu może bezpośrednio wpływać na dokładność odbicia lustra, a jego niezawodność zależy od tego, czy całe pole lustra może działać normalnie.Ponadto reduktor napędu obrotowego pełni również ważną rolę, taką jak samohamowanie, odporność na wiatr, zabezpieczenie przed przechylaniem itp., które można określić mianem „serca” zapewniającego zdrową pracę układu śledzącego.
Dane techniczne napędu obrotowego SDE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | TAk | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | TAk | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 705 |
Aplikacja
Dwuosiowe napędy obrotowe są stosowane w dwuosiowych trackerach słonecznych, heliostatach, wieżowych generatorach skoncentrowanych na cieple, skoncentrowanej fotowoltaice (CPV), generatorach czaszowych i antenach satelitarnych.
1. napęd obrotowy do dwuosiowego systemu śledzenia słońca
2. napęd obrotowy do satelitarnego systemu śledzenia
3. napęd obrotowy do systemu śledzenia koncentratów PV
