Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HangTuo |
Orzecznictwo: | CE, ISO9001 |
Numer modelu: | SDE5 |
Minimalne zamówienie: | 1 kawałek |
---|---|
Cena: | USD 280~504 / pc |
Szczegóły pakowania: | Pudło ze sklejki |
Czas dostawy: | 15 ~ 45 dni |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 sztuk miesięcznie |
Model: | 5 cali | Przełożenie: | 37:1 |
---|---|---|---|
Efektywność: | 40% | Rodzaj: | Podwójna oś |
Aplikacja: | System śledzenia paneli słonecznych | Usługa OEM: | Dostępny |
Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | silniki elektryczne, silniki krokowe, |
High Light: | Zamknięta obudowa Przekładnia z napędem solarnym,dwuosiowa przekładnia z napędem solarnym,śledzenie paneli słonecznych Solar Slew Drive |

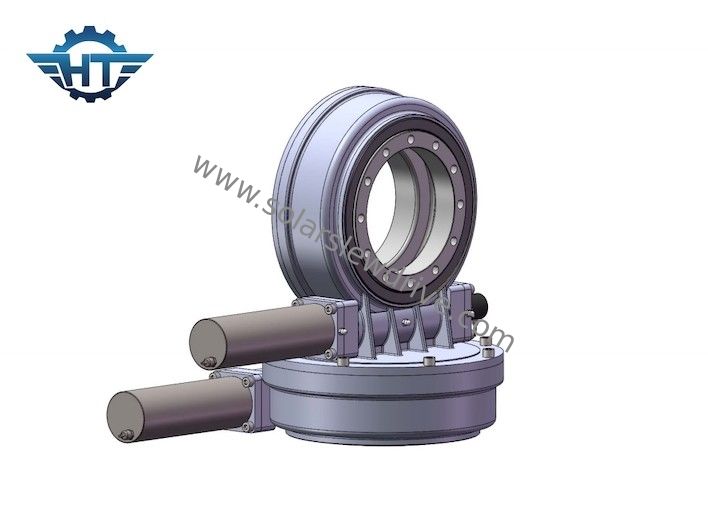

Przekładnia dwuosiowa z napędem obrotowym z zamkniętą obudową do systemu śledzenia paneli słonecznych
Opis przekładni dwuosiowej z napędem obrotowym
Dwuosiowy napęd obrotowy jest wyposażony głównie w ślimak obwiedniowy, przekładnię i zamkniętą obudowę o stopniu ochrony IP66.Charakteryzuje się zwartą strukturą, wystarczającym momentem obrotowym, niskim poziomem hałasu, dobrą odpornością na siłę oraz stabilną i bezpieczną wydajnością.
Parametry wydajności napędu obrotu SDE
Parametry wydajności modelu SDE | ||||||||||
Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 21kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 157 kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 315 kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk | 682 kg |
Funkcje
Napęd obrotowy jest w stanie wytrzymać większe obciążenie osiowe, promieniowe i moment przechylający.Obrotnica lub rama obraca się w azymucie i elewacji napędzane napędem obrotowym.
Zalety
1. Zaprojektowany z wałem ślimakowym klepsydry, który zapewnia większy kontakt zębów i wyższy moment obrotowy
2. Żywotność jest zwiększona przez twardość przekładni i bieżni
3. Wydajność produktu jest testowana i zapewnia jakość produktu.
Istnieje wiele zastosowań, w których można wykorzystać napęd obrotowy, przede wszystkim dlatego, że jest idealny do zastosowań, które wymagają zarówno siły utrzymywania obciążenia, jak i siły momentu obrotowego.
